[לא דיל][המלצה] מד קיבולת סוללות עד 15V ו-3A

1.2v 12v ZB2L3 18650 Li ion Lithium Battery Capacity Tester Battery Charging Indicator|Battery Testers| - AliExpress

2021-06-24 18:38:29

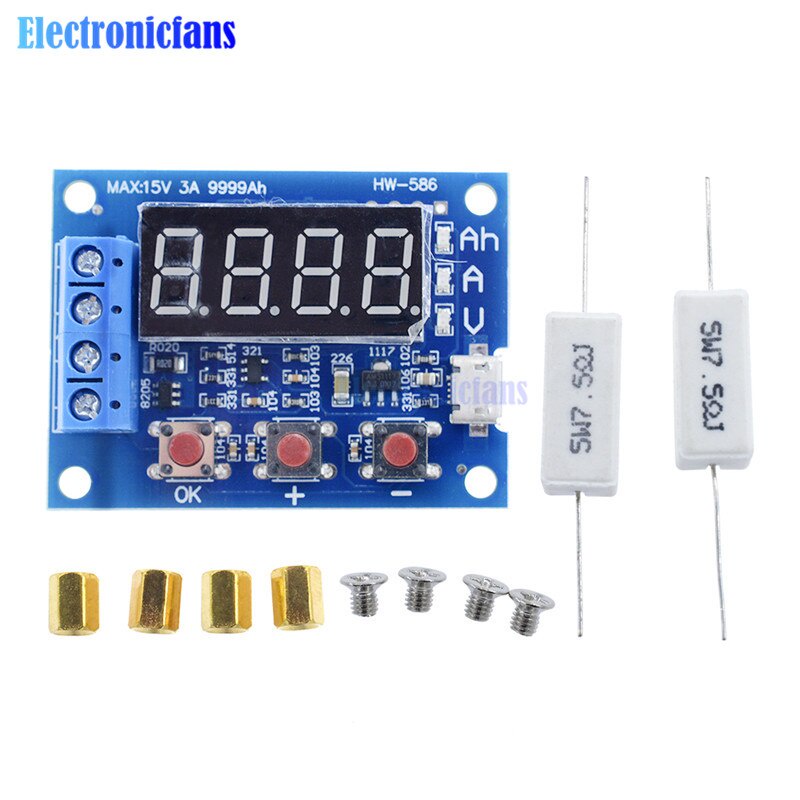

1.2v 12v ZB2L3 18650 Li ion Lithium Battery Capacity Tester Battery Charging Indicator|Battery Testers| - AliExpress דגם: ZB2L3 או HW-586 (שני שמות לשני מוצרים כמעט זהים) מחיר: $2.59 (8.43 ש"ח) מתח הזנה למכשיר: 5V (מיקרו USB) מתח סוללה *מקסימלי* (לא נומינלי!): 15V זרם מקסימלי: 3A מה בערכה: המכשיר, 4 ספייסרים ממתכת, 4 ברגים M3 עבור הספייסרים, 2 נגדים Wirewound קרמיים 5 וואט 7.5 אוהם. ראשית אציין שהמוצר לא מיועד להדיוטות אלא לחשמלאים ואלקטרונאים. ובכל זאת, בתגובה הראשונה אתן הסבר קצר על השימוש ועקרונות ההפעלה שמיועד גם לאנשים טכניים, אבל שפחות מבינים בחשמל. אז מה זה? מכשיר שמודד ומציג את הקיבולת של הסוללה (לדוגמה: 2600mAh) ע"י פריקה שלה למתח שאתם קובעים, דרך עומס שאתם מחברים (מצורפים 2 נגדים בתור עומס אופציונלי). דוגמה לשימוש: אם אתם קונים סוללות 18650 מסין עם קיבולת מוצהרת של 3400mAh ורוצים לדעת אם לא מכרו לכם בעצם סוללה של 500mAh. כמה חסרונות: *דיוק: אם לא מכיילים את המכשיר, אתם תלויים במזל. המכשיר יכול לבוא עם סטייה סבירה (לדוגמה 0.5%) או סטייה חמורה (לדוגמה 5%) אבל אפילו עם סטייה מטורפת של 10% הוא עדיין שמיש (סוללה של 2600mAh תראה 2340mAh). מאידך, אם מכיילים, הדיוק פנומנלי. אני כיילתי עם DPS3005 שעלה לי $15. הוראות כיול אפשר למצוא בקישור: https://github.com/przemekklosowski/zb2l3-batteryTester *לנגדים שמגיעים איתו יש רגליים ממש קצרות ולא נוח לחבר אותם למכשיר. אני ממליץ לקנות מחברים לחיבור מהיר (קישור בהמשך). *אין זמזם ואין הגנה מקוטביות הפוכה. מוצרים אופציונליים משלימים: 1. מארז פרספקס (מכסה רק את החלק העליון): https://www.aliexpress.com/item/1005002388652017.html - $2.05 2. מחברים מהירים לחוטים (עבור הנגדים): https://www.aliexpress.com/item/1005001391796690.html - עשרים ב-$1.15 3. נגדים נוספים: https://www.aliexpress.com/item/4000093329138.html - עשיריית 5W ב$1.55 ועשיריית 10W ב-$2.37. 4. מחזיק לסוללה (בקישור מודגם לסוללת 18650, אבל אפשר למצוא כמעט לכל סוללה): https://www.aliexpress.com/item/1005002752229071.html - $0.35 קישורים למוכר אחר עם דירוג יותר טוב: https://www.aliexpress.com/item/1005002740320568.html - $3.3 שימו לב שזה לא דיל כי לפני הקורונה היה אפשר למצוא את המכשיר ב-$1.4 כמחיר רגיל. אבל מה לעשות, עלו המחירים.

לרכישה:

לרכישה: 2.6$ ב-AliExpress

תגובות

@C4lculated4 Jun 30, 2021

ה-WEL3005 הוא עומס אלקטרוני. ברגע שיש לך את המיקרו-בקר והתצוגה, להוסיף פונקציות נוספות כמו מדידת קיבולת זה פינאטס - מילולית אגורות. ה-ZB2L3 מיועד להיות מכשיר פשוט ככל האפשר עם פונקציה אחת והוא עושה את הפונקציה הזו בצורה יוצאת מן הכלל. המכשיר המקורי לא דרש כיול לפני השימוש הראשון אבל החיקויים הזולים שהשתלטו על השוק באים ללא כיול. $4.5 עבור ה-FX35? טוב, אני רשמית ירוק מקנאה 🤑 לפני כשנה ניסיתי להשיג את העומס 15W של RUIDENG מתחת ל-$3 וכל פעם שקניתי ביטלו לי את ההזמנה/לא שלחו. בסוף נכנעתי ורכשתי ב-$3.5. קורונה ארורה.

@raenye Jun 26, 2021

למה לא? הרי WEL3005 מודד קיבולת, אבל גם ESR. FX35 עלה $4.5 לפני קופון אדום, ב־11/11/19. אבל זה מחירי טרום nCoV2. בהנתן שהוא 35W ולא יותר, סבבה לגמרי. יש גם FZ35 אם תרצה לזווד.

@C4lculated4 Jun 25, 2021

@|raenye למה שימדוד התנגדות פנימית? זה מד קיבולת. (דרך אגב, בפסקה האחרונה של ההודעה הקודמת כתבתי בטעות "קיבוליות" (Capacitance) במקום קיבולת ולא שמתי לב עד עכשיו) בנוגע לעומס אלקטרוני, זה עולם שלם. יש כל כך הרבה דגמים בטווחי מחירים שונים ולחלק מהם יש נפילות לא קטנות. הרומני מיוטוב ממליץ על המכשיר הזה: https://www.aliexpress.com/item/32915341845.html אבל הוא Shill רציני (בעיקר של באנגגוד) אז לא יודע עד כמה אפשר לסמוך עליו. סקירה שלו ביוטוב: watch?v=snROh2acybs את ה-FX35 לא הכרתי. נראה נחמד: https://www.aliexpress.com/item/1005002836841574.html יש לך ניסיון איתו? כמה עלה לך?

@אבי_בי Jun 25, 2021

תודה רבה!

@raenye Jun 25, 2021

זה לא מודד התנגדות פנימית, לזה צריך ‎4-wire כמו WEL3005. ואם רוצים EL זול יותר שמודד קיבולת, תסתכלו על zk-fx35.

@C4lculated4 Jun 24, 2021

רציתי לכתוב הסבר קצר וקולע ובסוף יצא ארוך ומסורבל. נראה לי שאם מישהו שלא מבין חושב לרכוש עבור שימוש ספציפי, פשוט תשאלו אותי (או מישהו אחר שיודע).

@C4lculated4 Jun 24, 2021

הוראות שימוש: חברו את המכשיר למטען USB (כמו המטען, גם כבל מיקרו לא כלול בערכה, אתם צריכים לספק בעצמכם), חברו את הסוללה, פלוס ל-IN+ ומינוס ל-IN-. חברו את העומס לשתי הכניסות הנותרות. אם זה נגד(ים) הקוטביות לא משנה, אם זה עומס אלקטרוני הפלוס מתחבר ל-R+. אם הסוללה היא סוללה נטענת יש לטעון אותה במלואה לפני הפריקה. בחרו את סף הפריקה עם כפתורי ה(+) וה(-) ולחצו על כפתור ה-OK. בזמן הפעולה, המכשיר יציג 3 פרמטרים לסירוגין: מתח הסוללה, זרם וקיבולת. כאשר המדידה תסתיים, המכשיר יציג רק את הקיבולת. סף פריקה לסוגי סוללות נפוצות: Li-Ion - לפי דף נתונים, אבל אם אין, 3V לכל תא זה מתח בטוח (למשל, מתח פריקה של סוללה למברגה 12V או 10.8V הוא 9V). 12V Lead-Acid (מצבר לרכב) - 10.8V (שזה 1.8V לכל תא, כי במצבר 12V יש 6 תאים) Ni-MH / אלקליין - 0.8V סכנות: א. אל תחברו את הסוללה בקוטביות לא נכונה, המכשיר יישרף. ב. אל תגרמו לקצר, ישנן סוללות שעלולות להתלקח\להתפוצץ במקרים נדירים. במקרים פחות נדירים, עלולים לעוף גיצים ומוליכים יכולים להתחמם עד טמפרטורת התכה. ג. בשימוש רגיל, הנגדים מתחממים לטמפרטורות שהרבה מעבר לכוויה. במקרים קיצוניים, הנגדים עלולים להבעיר חומרים דליקים (ראו בהמשך). הערכת זמן הפעולה: כדי לחשב את הזמן שייקח למכשיר לסיים את המדידה, צריך לדעת את הקיבולת שלה. מן הסתם, אתם לא יודעים מה הקיבולת כי זה בדיוק מה שאתם בודקים, אבל לפעמים אפשר להעריך. החישוב הוא: קיבולת ב-Ah חלקי זרם פריקה שווה זמן פעולה. כדי להעריך את זרם הפריקה הממוצע בשימוש בנגדים, מחלקים את המתח הנומינלי של הסוללה בהתנגדות העומס. דוגמה לחישוב זמן פעולה של סוללת Li-Ion בקיבולת של2550mAh, עם מתח נומינלי של 3.7V ועומס של 3.75 אוהם: t=2.55/(3.7/3.75) שווה בערך לשעתיים ו-35 דקות. חישוב הנגדים - זרם והספק: הנגדים המצורפים הם בהספק של 5W. אין להעמיס אותם בהספק גבוה יותר ואפילו ממולץ לקחת טווח ביטחון גדול. נגד מסוג זה שיועמס בהספק גבוה יותר לא בהכרח יישרף מיד וכתוצאה מכך יכול להגיע לטמפרטורות שמעל 200 מעלות צלזיוס. חישובים מדוייקים לטמפרטורה הם מאוד מסובכים, אבל בהערכה גסה, נגד 5W קרמי טיפוסי שמועמס ב-5W יגיע ל-160 מעלות (צלזיוס) מעל טמפרטורת הסביבה (שזה 185 מעלות בטמפרטורת החדר). יש סוגי ניירות מסויימים שיכולים להתלקח אפילו ב-200 מעלות. כדי לחשב את הזרם הממוצע במעגל, מחלקים את מתח הסוללה הנומינלי בהתנגדות העומס. למשל, מצבר שהמתח הנומינלי שלו הוא 12V על נגד של 15 אוהם ייתן זרם ממוצע של 0.8A. כדי לחשב את ההספק המקסימלי שנופל על הנגד, מעלים את מתח הסוללה המקסימלי בריבוע ומחלקים בהתנגדות. למשל, מצבר רכב עם מתח מקסימלי של 12.6V על נגד של 15 אוהם ייתן הספק של 10.6 וואט - שזה קצת יותר מה-10W של שני הנגדים המצורפים בטור. מה שאומר שצריך לקנות נגדים נוספים אם רוצים למדוד סוללת 12V, כי הנגדים שבאים בערכה אינם מספיקים. חישוב התנגדות של הנגדים המצורפים: נגד אחד - 7.5 אוהם 5W. שני נגדים בטור מקבילים לנגד אחד בעל 15 אוהם ו-10W. שני נגדים במקביל מקבילים לנגד אחד בעל 3.75 אוהם ו-10W. גרף יחס טמפרטורה -הספק של נגד Wirewound קרמי טיפוסי. https://i.imgur.com/q9pSBjx.png שימו לב שרוב הסיבוכים בשימוש במד הקיבוליות הזה כרוכים בשימוש בנגדים כעומס. לכן קיימת התחושה ששימוש בעומס אלקטרוני עושה את החיים יותר קלים וזה נכון, אבל רק אם כבר יש ברשותכם עומס אלקטרוני. כי אם אתם רוצים לרכוש עומס אלקטרוני, לעניות דעתי כבר עדיף לקנות כזה שיש בו פונקציה מובנית של מדידת קיבולת סוללה ובכך להימנע מן המכשיר הזה לחלוטין.
