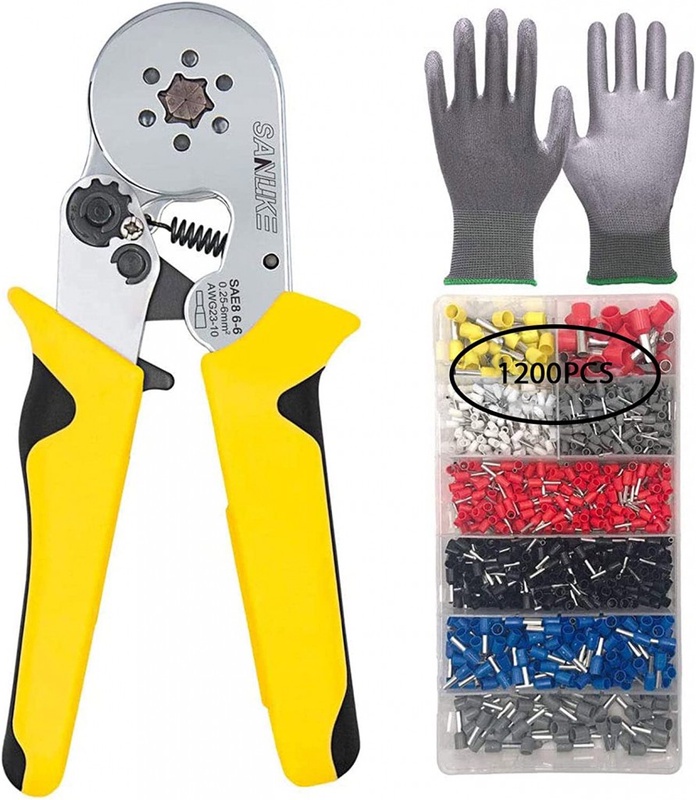

Sanuke Ferrule Crimping Tool Kit, Hexagonal Ferrule Crimper Self-Adjustable Ratchet Wire Crimper Plier with 1200PCS Ferrule Connectors Kit and 1 Pair of Gloves, AWG 23-10

@|cochilao היום כבר פחות. יש מלחמים על גז עבור הספק גבוה ומלחמים על סוללה להספקים של 65W ומטה. עדיין פחות נוח ויותר מסורבל להלחים מאשר ללחוץ בשטח, אבל ההבדל היום הוא לא גדול כמו פעם.

@|raenye רפרפתי. בגדול כתוב שם פחות או יותר מה שדיברנו כאן, שעבור מדפסות תלת ממד או יישום בו יש חשש לטמפרטורה גבוהה זה עדיף. לגבי רגולציה, לא התעמקתי, אבל קשה לי להאמין שהיא מחייבת גם בארץ, ובכלל, אנחנו דנים פה על שימוש אישי ו/או לעסק קטן אז רגולציה לא רלוונטית.


@|HassiD יכול להיות שאתה צודק. פרויקטים של חיווט שאני עשיתי כולם היו לשימוש אישי וכמות קטנה יחסית של חוטים.
הלחמתי כמויות גדולות ברצף בעבודה אבל שם היה מדובר במספר ידוע של חוטים וכולם היו מוכנים על השולחן טרם ההלחמה.
עם פרויקט כמו שאתה מתאר לא היה לי ניסיון.

@|C4lculated4 התכוונתי שכשיש לך פרויקט עם הרבה חיווט, זה לא שאתה מראש יודע מה יהיו על החוטים שלך, באורכם ומיקומם, אז בסוף, יש לך הרבה חוטים, אבל בכל רגע אתה עושה מספר קטן של חוטים שמתפרסים בעבודה שלך.
אם באמת מדובר בהרבה עבודות זהות (אתה מתכוון לחווט 2,000 מכשירים זהים, לדוג') אז באמת אפשר להכין מראש לפי מה שרוצים, אבל יש הרבה עבודות שהן יותר "בוטיק", ואז עושים הרבה עבודה, אבל אתה לא מכין מראש את כל החוטים...

(אם כי בהחלט יתכן שאני טועה, אבל אני יודע שבעולם לוחות החשמל, בו עבדתי תקופה מסוימת, בו כל לוח מחווט בפני עצמו, נהוג יותר להשתמש בסופיות, (אם כי אני מניח שיש לכל סיבות נוספות) ואני באמת לא מצליח לראות איך מלחם היה משתלב שם בצורה נוחה יותר... אבל אף פעם לא ניסיתי, אולי...)

@|C4lculated4 קראת את הלינק שצירפתי לעיל?
יש סיבות נוספות, רגולטוריות וגם של חוזק מכני.

@|C4lculated4 בשטח פחות נוח להלחים..

לא כל כך הבנתי מהניסוח מה אתה מנסה לומר... אתה אומר שזה יותר מהיר כאשר עושים רק אחד או שניים כל פעם? אוקיי, אבל אפילו אם כן, בוא נניח שזה יותר מהיר בכמה שניות, אבל בגלל שעשית רק כמה בודדים, אז חסכת רק כמה שניות... המשמעות היחידה של חיסכון בזמן היא רק אם אתה עושה כמות גדולה - בין אם בסביבה מסחרית או בשימוש אישי ובמקרה כזה, כפי שדיברנו, ההלחמה מנצחת, ככה שאיך שלא תסתכל על זה, כל היתרונות להלחמה (בהנחה שהמשתמש הוא מלחים מיומן). הסיבה היחידה להעדיף את המכשיר הזה היא כפי שאריה אמר - משיקולים של טמפרטורת עבודה (ושוב, בהנחה שהמשתמש הוא מלחים מיומן).

@|C4lculated4 כמובן, אחרי שהמלחם כבר חם, בסביבה אידאלית. תחשוב על זה בצורה קצת פחות מסודרת... תעשייתית... לדוג' מוסך, מפעל לוחות חשמל וכדו'...

@|HassiD אין שום סיכוי שהלוחץ הזה הוא יותר מהיר.
אני מלחים סוף חוט בפחות מ-3 שניות. כמה זמן לוקח להכניס את החוט לסופית, להכניס את הסופית למכשיר וללחוץ?

מה החסרונות? מחיר (בדיל עולה שבריר מהסופיות), וכאמור, זמן.

@|C4lculated4 לא כ"כ הבנתי. מה הכוונה "מה היתרון"? זמן!

השאלה היא מה החסרון.

אם יש לך סופיות טובות, לוחץ טוב, ואת כל הגדלים של הסופיות, חיווט יהיה הרבה יותר מהיר מאשר להלחים אותם.

למה "להתאמץ" כשיש פתרון מהיר עם אותו אפקט?

הגיע. מרגיש איכות טובה, לא זבל סיני. ניסיתי אותו על כבל זוגי 20AWG ובלחיצה אחת הסופית יצאה מהמקום עם משיכה בכוח. על הכבל השני נתתי כמה לחיצות ולא אחת והסופית לא יצאה גם במשיכה בכוח.
על הכבל שהסופית יצאה במשיכה שמתי FERRULE במידה אחת קטנה יותר (E0508) ונתתי לחיצה אחת והסופית לא יצאה גם במשיכה.

https://i.imgur.com/0IfB6ey.jpg

הכפפות, דרך אגב, כנראה מיועדות לילדים... לא מצליח להכניס אותן אפילו חצי מהדרך על היד וניסיתי ממש בכוח.

בקופסת הסופיות יש גם גודל סופית אחת של 10 ממ"ר למרות שהכלי עצמו מתאים למקסימום 6 ממ"ר. לא יודע למה אבל לא מתלונן (נותנים לך, תיקח וכל זה...).

כמו כן, רגולציה.
https://hackaday.com/2018/04/12/to-ferrule-or-not-to-ferrule

לא ברור לי אם אתה רציני או שזו איזושהי בדיחה שלא הבנתי, אבל הלחמה בהחלט מספיק חזקה לטרמינל בורג. אני משתמש בהם במשך שנים רבות ומעולם אף אחד לא יצא* מהמקום.
שים לב שיש שני סוגים של טרמינלים עם בורג, אחד שהבורג חשוף והשני שיש על הבורג פס מתכת. את הסוג השני צריך לסגור חזק (אל תתרגש מזה שהפלסטיק מסתובב. אם אתה ממש חושש לעקבות הנחושת על הלוח תחזיק את הפלסטיק עם פלייר-שפיץ).


*אומנם מעולם לא יצא, אבל אם ביישום מסוים החוטים מוזזים ע"י מישהו או משהו באופן תדיר, אז כן קורה הרבה שבנקודה שבין הכבל הרב גידי לבין ההלחמה (איפה שמסתיים הבדיל) זה פשוט נקרע ומתנתק.
הפתרון שלי במקרים כאלה הוא לקבע את המשך הכבל עם דבק חם או אזיקון (תלוי בנסיבות).
עכשיו כשאני חושב על זה, אם ה-ferrules האלה יותר עמידים לניתוקים כתוצאה מתזוזה של הכבל מאשר הלחמה, אז זה בהחלט יתרון משמעותי שיש להם.

(לא מספיק קשיח בשביל הבורג של טרמינל.)

@|raenye היתרונות / חסרונות שנדונו כאן היו רק בהשוואה להלחמה, לא לליפוף רגיל. וכמובן שגם הלחמה עושה את קצה הכבל הרב גידי לקשיח.

הנה יתרון נוסף: זה הופך את הקצה של כבל רב־גידי ליחידה קשיחה.
אם רוצים להכניס/להוציא אותו לטרמינל שנועל את הכבל ע״י הברגה, לא צריך כל פעם לפתל את הקצה ולקוות שהגידים לא יישברו אחרי כמה פעמים כאלה.

יש גם ferrules שמתאימים לחיבור שני כבלים נפרדים, אלה כאן מתאימים לכבל יחיד.

עכשיו הבנתי. תודה אריה. :thumbsup:

@|C4lculated4 משתמשים בזה בגלל הסיבה שרשמת.

מנסיון אישי עם דגם דומה. כל עוד מקפידים לעבוד עם הסופיות הנכונות (קוטר שמתאים לחוט) זה עובד כמו שצריך.

צריך לקחת בחשבון שיש עוביים/קטרים רבים של חוטים בטווח. AWG 23-10 (0.25-6mm²) זה חתיכת טווח ו 8 סוגים (אני לא בטוח שיש שם 8 גדלים שונים) של סופיות לא יתאימו לכל קוטר של חוט בטווח הזה. כך שתצטרכו להשלים לעצמכם סופיות לקטרים שאתם מרבים לעבוד בהם.

בשנים האחרונות הסטים האלה די פופולרים כי הם מוזכרים תכופות בסרטונים של מדפסות התלת מימד. המדפסות הזולות לרוב מגיעות עם הלחמה בקצוות. ולא עם סופיות. והיות שיש שם גם אלמנטים של חימום (משטח הדפסה, ראש הזרקה) ההמלצה היא להוסיף סופיות בחיבורי ההברגה.

האמת שאף פעם לא הבנתי מה היתרון של הדבר הזה על הלחמה של קצוות החוט. הדבר היחיד שאני יכול לחשוב עליו הוא אם הטמפרטורה של החיבורים בטרמינל מגיעה קרוב לנקודת ההמסה של ההלחמה.

אבל... הייתי צריך להוציא הזמנה דחוף והמשלוח עלה כ-$15, אז קניתי את זה כדי להשלים למשלוח חינם וכך יוצא שבתכל'ס שילמתי עליו דולר אחד... במחיר כזה, שיהיה.

אחלה של דבר, עבדתי איתו הרבה רק תקפידו לקנות עוד מתאמים כאלה כי הם נגמרים מהר

זה היה המחיר בעלי אקספרס לפני העלייה הגדולה, אבל עכשיו זה מחיר טוב.

@|MeirCohen40 מנסיוני המשושה (6-6) בד״כ עושה עבודה טובה מאד בתנאי שקוטר החוט מתאים לקוטר ה־ferrule.

יש לי כזה, האמת לא הכי מוצלח.
הוא לא מועך מספיק חזק את החוטים וזה יוצא.

אני רק יכול להמליץ לכם לדאוג לסגור את הקופסא טוב.
אל תשאלו איך אני יודע 🫠

הביקורות באופן כללי נראות בסדר.

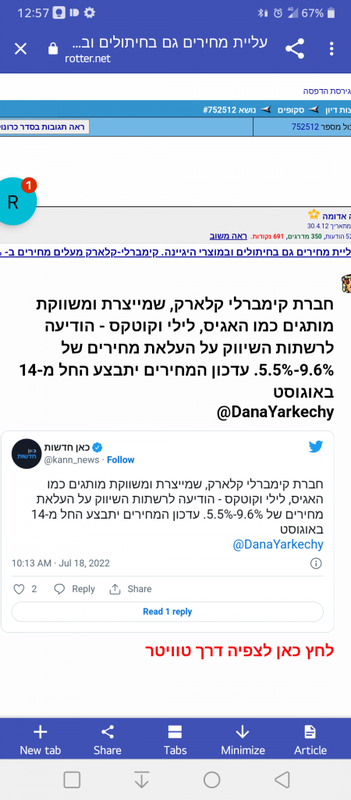

עד כמה ניתן להסתמך עליהן. בכתבה מכלכליסט של היום:

https://www.calcalist.co.il/calcalistech/article/ryjskge29
