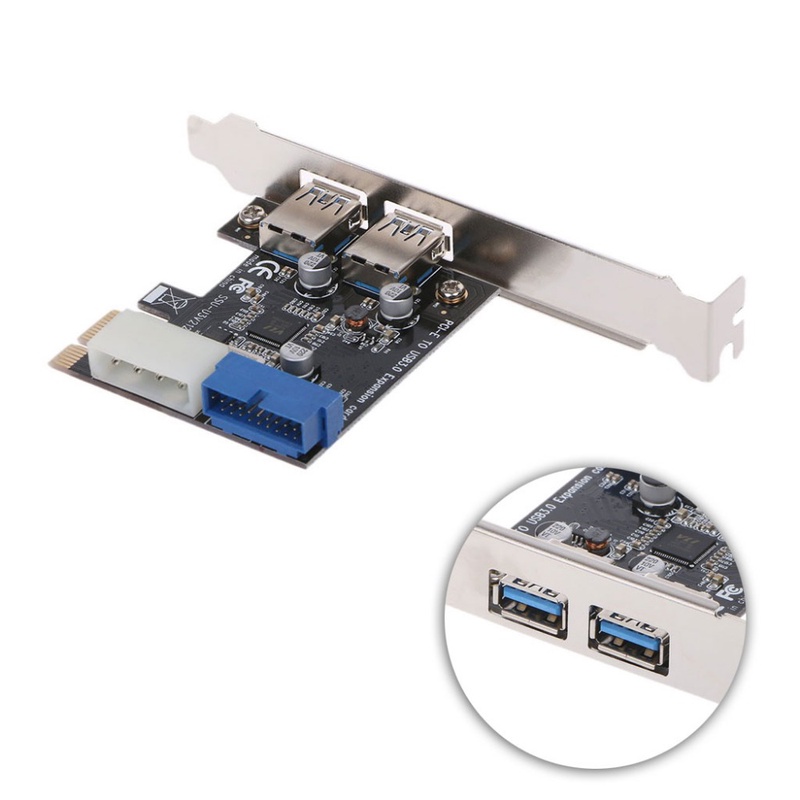

למישהו יש ניסיון עם מוצר מהסוג הזה?

גם הדיסק עם הדרייברים הגיע שרוט לגמרי חח<br/>היה לי אז ווינדוס 7 (הווינדוס 10 מזהה אותו לבד) ונאלצתי לחפור לא מעט ברשת כדי למצוא את הדרייברים המתאימים

תודה על ההברה.<br/>כן הסינים לא נוטים לחלוק יותר מידי מידע (אם בכלל), ולפעמים צריך לעבוד בשיטת ניסוי וטעיה.

בכיף :)<br/><br/>רק חשוב להזכיר שאצלי הפורטים הקידמיים לא עבדו (האחוריים עבדו מיד) עד שלא חיברתי לכרטיס גם את "האקסטרה" חשמל בכניסת ה 4pin הלבנה. כשהזמנתי את הכרטיס לא היה לי כל כך ברור מהתאור בדף המוצר ש*חייבים* לחבר גם את החשמל. הנחתי בטעות שהחיבור 4pin הוא אופציונאלי ומשמש רק אם מחברים צרכני חשמל כבדים לusb.

@|kobee <br/>אכן, יש לי כזה במארז.<br/>אז אזמין את אחד מהכרטיסים, תודה!

הכרטיסים האלה צריכים כבל usb3 20pin (טכנית 19pin?). <br/>אם מ ה front panel במארז שלך יוצא כבל כחול כזה כמו בתמונה, אז זה אמור להתאים.<br/><br/>ממה שראיתי יש 2 צ'יפים פופולאריים שהכרטיסים האלה משתמשים בהם- האחד של VIA והשני של NEC. אני בזמנו קניתי כזה עם NEC.

@|kobee <br/>אמת! העליתי גם לשם.<br/><br/>קצת נאבדתי בנושא של הכרטיסים, גם לא ברור מי מהם תומך בפורטים הקדמיים של המארז. אני מניח שרובם מבוססים על אותו צ'יפ ופשוט להזמין אחד מהם ודי, לא?

נראה לי שראתי בreddit לפני כמה שעות תמונה כזאת בדיוק כמו זו ששמת :)

חח הייתי נעול על הפין הלא הנכון :)

@|kobee <br/>קובי, נראה לי שיש לנו קצר רציני בתקשורת חחח..<br/>הפין שאני מדבר עליו הוא בקונקטור של ה6PIN, לא של הMOLEX, שים לב לתמונות ששלחתי.<br/>בצד של הMOLEX זה הגיוני שיהיה מאחר ובאמת לכ.גרפי אין צורך ב5V, אבל מה שכן חסר זה אחד משלושת הפינים של ה12V בצד של הכרטיס (6PIN).<br/><br/>כך או כך, לאחר שניסיתי 2 מתאמים שונים ועם שניהם עלה ריח של שרוף, החלטתי להמנע מהסיכון של לשרוף את המחשב שלי כרגע.. ייתכן והספק עצמו לא תקין או שחייבים כבל ייעודי בלבד עם הספק הזה.<br/><br/>נחזור לנושא המקורי, איזה כרטיס הכי מומלץ בשביל להשתמש בפורטים הקדמיים של המארז שלי?<br/><br/>תודה לכולם!<br/><br/>נ.ב, מצרף תמונה למי שמעוניין איך נראה לפני ואחרי

לגבי המתאם, לפי התמונה מksp נראה שחסר לו הפין הרביעי של 5V+ כמו שאמור להיות.<br/><br/>ממה שאני מבין כל כבל 4pin molex to 6pin pcie חייב (בהגדרה) לכלול את הפין הראשון של ה 12V+ ואילו הפין הרביעי של ה 5V+ תמיד יהיה חסר כי אין בו צורך. לא נראה לי הגיוני מקרה הפוך של כבל כזה עם פין 1 חסר ופין 4 קיים כי הוא בטוח עלול לעשות נזק.<br/>אגב לגבי המוצר בלינק הזה-<br/>http://www.greennet.ca/express-power-adapter-cable-dual-molex-pcie-p-1059056.html<br/>לדעתי התמונה שראשונה (בצד שמאל למעלה) היא לא נכונה (תמונת ראי). בתמונות למטה רואים שחסר הפין הרביעי ולא הראשון.<br/><br/>אני לא יודע מדוע לא עבד הכבל מתאם שיש לך, אבל ריח של שרוף זה בטוח לא טופ :)

> הסתכלתי גם בMANUAL אך לא הצלחתי למצוא מידע לגבי החיבור X4<br/>כן, גם אני לא מצאתי את המידע הזה בmanual. חרא manual חח<br/>לעומת זאת ב datasheet זה כן כתוב -<br/>Expansion Slot: PCIe x4 1.0 GB/s per direction, 1 slot<br/>כלומר 250MB/s פר ערוץ pcie 1.0<br/><br/>לא מכיר כרטיסי הרחבה usb3 שעובדים על x4 ערוצי pcie 1.0 אבל לדעתי גם עם ההגבלה של ה 200 ומשהו MB/s זה עדיין הרבה יותר טוב מ ה 30 ומשהו שיש לך עם ה usb2 הקיים.<br/>אני משער (לא סגור, תבדוק אותי) שרוב ה DOKים גם ככה לא עוברים את ה 200MB/s ואולי רק הכוננים החיצוניים מבוססי ssd מגיעים למהירויות של 500 ומעלה.

@|kobee <br/>רק למען ההבהרה, כדי שנהיה על אותו הגל.<br/>הפין החסר הוא בצד של הPCIE (אחד מהפינים של ה12V), ולא בצד של המולקס (הפין של ה5V).<br/>כפי שניתן לראות כאן לדוגמא:<br/>http://www.greennet.ca/express-power-adapter-cable-dual-molex-pcie-p-1059056.html

@|kobee <br/>תודה על המאמץ! הסתכלתי גם בMANUAL אך לא הצלחתי למצוא מידע לגבי החיבור X4..<br/>השאלה היא האם ישנו כרטיס שמשתמש בכל הארבעת הערוצים, כך שיוכל לספק מהירות נורמלית?<br/><br/>לגבי הכבל, התוכנית הייתה להשיג כבל. הגעתי לחנות שאמרה שאין להם, אז ביקשתי מתאם במקום.<br/>מתאם עם פין חסר כבר יש לי.<br/>נהוא היה הדבר הראשון שניסיתי, וכשהדלקתי את המחשב היה קצת ריח של שרוף.. כיביתי מהר וכשחיפשתי את המקור זה היה מכרטיס המסך (שנבדק עם הספק הישן ועדיין עובד, למזלי).<br/>אינני בטוח אם צריך את הפין השישי, לא הצלחתי למצוא כמעט מידע על זה באינטרנט, אך ישנם מתאים עם הפין השישי כפי שאפשר לראות כאן:<br/>https://www.cablematters.com/pc-818-158-2-pack-6-pin-pcie-to-2x-molex-lp4-power-cable.aspx#<br/><br/>אתה אומר שבוודאות לא צריך אותו? כי בכל זאת זה נשמע לי מוזר ומסוכן..<br/>

> לא.. הייתי כבר בksp ובמתאם הזה חסר פין אחד.<br/><br/>רגע, לא הבנתי. אז אתה כן צריך רק מתאם?<br/>חח חשבתי שהבנתי שמה שאתה מחפש זה את הכבל ה 6pin האורגינלי שבא עם הספק המודולרי שלך<br/><br/>לגבי "הפין החסר", לפי מה שאני רואה כל המתאמים האלה הם ככה.<br/><br/>הפין החסר הוא הפין הרביעי שנותן 5V+ כמדומני<br/>https://en.wikipedia.org/wiki/Molex_connector#Disk_drive<br/>ולפי מה שכתוב פה<br/>https://allpinouts.org/pinouts/connectors/power_supply/pci-express-pcie-6pin-power/<br/>ב 6pin עבור הכרטיס מסך יש רק 12V+ כך שבהחלט נראה שזה בסדר

גם הרעיון ש @מוטי70 הציע לגבי הכבל eSata לא ישפר יותר מידי את המצב אם ללוח שלך יש רק חיבורי sata2 שיכולים לתת גג 300MB/s (לעומת 600 ב sata3 למשל)

אם זה הדגם הזה -<br/>https://buyemt.advantech.com/Industrial-Motherboards/Micro-ATX-Motherboards-Intel-i-Series-Processor/model-AIMB-580QG2-00A1E.htm<br/>אז לפי מה שרשום ב datasheet שלו -<br/>https://advdownload.blob.core.windows.net/productfile/PIS/AIMB-580/Product%20-%20Datasheet/AIMB-580_DS(01.15.14)20140122143046.pdf<br/>ללוח יש רק 2 סלוטים pcie. האחד הוא x16 ערוצי pcie 2.0 והוא עבור כרטיס המסך כמובן, אבל הסלוט השני עם ה x4 ערוצים הוא pcie 1.0 בלבד. כלומר אם תכניס לתוכו את הכרטיס usb3 שעובד רק בערוץ אחד, אז תהיה חסום על ידי המהירות המכסימלית שערוץ pcie 1.0 יחיד יכול לתת - גג 250MB/s (בפועל כנראה יותר באזור ה 200)

@|kobee <br/>לא.. הייתי כבר בksp ובמתאם הזה חסר פין אחד.<br/><br/>הדגם הוא<br/>Advantech AIMB580QG2

אהה נראה לי שלא הבנתי אותך נכון<br/>אתה לא צריך מתאם אלא חסר לך את אחד הכבלים המקוריים שבאים עם הספק המודולרי?<br/>כי אם זה המצב אז אני לא יודע איפה להשיג<br/>בכל מקרה כדאי לוודא טוב טוב שהכבל שאתה קונה מתאים לספק היות ואני לא בטוח שיש איזה תקן בנושא, כך שגם אם תמצא איזה כבל שנראה שהוא פיזית יכול להתחבר עדיין לא בטוח שהסדר של החוטים בפנים מתאים לספק שלך.

אתה מתכוון למשהו כזה?<br/>https://ksp.co.il/?uin=55247<br/><br/>אגב איזה לוח אם יש לך?<br/>(כדי לבדוק האם הסלוט ה pcie x1 שלך הוא pcie 1.0 או 2.0)

תודה על העצות חברה, אעשה קצת מחקר ואחליט מה הכי מתאים :)<br/><br/>בנושא אחר, התקנתי ספק מודולרי במארז, וחסר לי כבל PCIE 6 PIN בשביל לספק חשמל לכ.הגרפי. <br/>מישהו יודע היכן ניתן להשיג כאלו בארץ? לא מצאתי<br/>באיביי יש מעט, אך אני מעדיף להשיג בזריזות.<br/><br/>תודה

תקנה את המוצר הזה, אני קניתי והוא פצצה <br/><br/>https://www.ebay.com/itm/Upgraded-Dual-Ports-15Pin-USB-3-0-PCI-E-Card-Adapter-Hub-for-fr-Windows-Vista-XP/152534543746?ssPageName=STRK:MEBIDX:IT&_trksid=p2060353.m2749.l2649

יש מצב שזה היה כרטיס usb2.0 במסוואה של usb3.0 אחרת זה באמת מוזר

אני חושב שהכרטיס שרכשתי היה על הפנים, או שהתושבת בלוח לא היתה מותאמת למה שיכל לספק. <br/>בכל מקרה מאז שקניתי מתאם SATA-eSATA אני מאוד מרוצה.

@מוטי70 איזה באסה<br/>אצלי יש הבדל ממשי בין הפורט usb2 הרגיל של לוח האם לבין הפורט usb3 של הכרטיס (נבדק עם דיסקאונקי מאפן של סנדיסק)<br/>

קניתי כרטיס כזה ללוח אם משנת 2007. למרבה צערי המהירות נשארה על מגבלת ה-30 מגה לשניה לכן ויתרתי עליו. לעומת זאת אם קונים מתאם eSATA לחיבורי ה-SATA הפנויים של הלוח אפשר להשתחרר מהמגבלה של מהירות נמוכה לדיסקים חיצוניים, המוכנסים לתוך תחנות עגינה עם יציאות eSATA.<br/><br/>https://he.aliexpress.com/item/eSATA-SATA-Bezle-Exrension-50/32891451047.html?spm=a2g16.search0604.3.246.6b712794Lcn8Vr&transAbTest=ae803_3&ws_ab_test=searchweb0_0,searchweb201602_7_10065_10068_319_10059_10884_317_10887_10696_321_322_10084_453_10083_454_10103_10618_10307_537_536,searchweb201603_35,ppcSwitch_0&algo_pvid=8bef71b1-ec06-4044-802a-be1c621d51fd&algo_expid=8bef71b1-ec06-4044-802a-be1c621d51fd-38<br/><br/>

אגב, הסיבה העיקרית שבגללה כתבתי את הערה לגבי מגבלת המהירות כאשר מחברים כרטיס כזה לסלוט pcie 1.0 היא ש @YoelL כתב בראש הפוסט שהמחשב שלו ישן מאוד ולכן יש סיכוי שהסלוט pcie x1 בלוח שלו הוא בגרסת 1.0 כאשר שאר הסלוטים יכולים להיות 2.0 או 3.0

@Ailve איך הגעת למסקנה שאני טועה כאשר כתבת בדיוק את מה שאני כתבתי חח<br/>אם תחבר את הכרטיס לסלוט pcie 1.0 אז תקבל גג 250 ואם תחבר ל pcie 2.0 תקבל גג 500<br/>

@|YoelL כמו שצויין USB3.0 מספיק 2.0 X1 בשביל לקבל מהירות מקסימלית גם ככה.

האם יש בנמצא כרטיס שאפשר לחבר pcie x4 עמ לקבל מהירויות טובות?

@|kobee אתה טועה, אורך החיבור מראה את כמות הקוים X1 עד X16, במקרה הנל X1.<br/>הפרוטוקול יכול להיות PCIE 1.0 ועד PCIE 4.0 בלי קשר לאורך החיבור.<br/>במקרה הנל מדובר על כרטיס PCIE 2.0 X1 זאת אומרת מהירות העברה 500MBS.<br/>אתה צודק אם תחבר אותו לפורט של 1.0 אז תגביל את המהירות ל250 אבל אם תחבר ל3.0 אין סיבה שלא תקבל מהירות של 500 MBS לפי סטנדרט 2.0.<br/><br/>@|YoelL תתיחס לזה בערבון מוגבל את הנתון של הסטנדרט PCIE משכתי מהנתון של המהירות העברה, הוא לא כתוב בפרוש בעמוד, לאומת זאת אני לא רואה סיבה שלא יהיה נכון.

העיניין הוא שהכרטיס עצמו הוא רק x1

@|kobee <br/><br/>תודה על התגובה המפורטת!<br/>למיטב הבנתי מדובר בסלוט של pcie x4 לא?

כן, קניתי בזמנו משהו דומה לזה שבתמונה.<br/>עובד בסדר. באמת שיפר לי את המהירויות לעומת usb2.<br/>הווינדוס 10 זיהה לי אותו לבד. ממה שזכור לי לווינדוס 7 צריך התקנה ידנית של דריברים.<br/><br/>מספר הערות:<br/>- חייבים לחבר מקור מתח נוסף בכניסה המיועדת (הלבנה עם ה 4pin) אחרת הפורטים הקידמיים של המארז לא יעבדו.<br/>- להרבה ספקי כח היום אין יציאה מתאימה וצריך מתאם מsata זכר ל4pin נקבה כמו זה למשל<br/>https://www.aliexpress.com/item/15-Pin-SATA-Male-to-4-Pin-Molex-Female-IDE-HDD-Power-Hard-Drive-usb-sata/32849957268.html<br/>- הכרטיס עובד על ערוץ pcie יחיד. כלומר אם תחבר אותו לסלוט בלוח שתומך ב pcie 1.0 אז המהירות המקסימלית התאורטית תהיה 250MB/s (בפועל פחות). usb3 יכול תאורטית לתת באזור 500MB/s (בפועל כנראה יותר קרוב ל 400).
