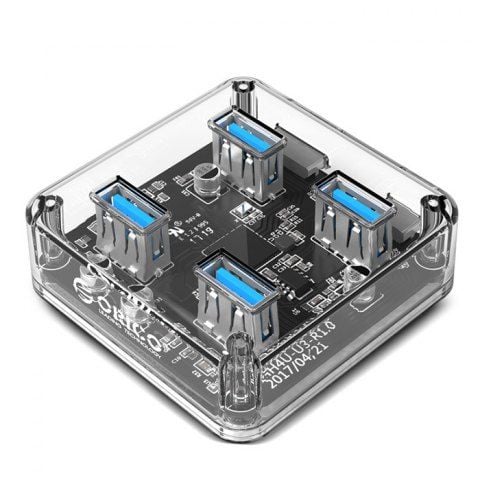

ORICO 4 Ports Transparent USB3.0 Hub Charging Station

אני חושש שחיבור מודד usb2 לכבל usb3 שהולך למחשב עלול לעוות את התוצאה, אבל שווה בכל זאת בדיקה.<br/><br/>חזרתי על הבדיקה שהאקסטרה חשמל מגיע מהמטען הטלפון שלי והמודד מחובר לפורט usb3 במחשב.<br/>חיברתי שוב את כל שלושת הDOKים ואת הכונן הנייד המכני לhub. המודד הראה 0mA. גם כשהתחלתי לקרוא ולכתוב מכולם בוזמנית המודד המשיך להראות 0mA.<br/>מעניין.

אז אם תחבר עכשיו את המודד לכבל הusb3, מאחר וכבר יש לך תוצאות מדידה (בהנחה שהן עקביות) דרך הכבל ה'אקסטרה' (מיקרו usb מהמחשב, לצורך העניין) - תוכל לדעת ב'וודאות' כמה הכבל usb3 מושך בפועל... וכמה בסהכ הצרכנים מושכים :grinning:

רק כדי להבהיר under load התכוונתי שכל ההתקנים המחוברים עושים קריאה/כתיבה במקביל. כלומר, בהתחלה חיברתי רק את הכונן המכני הנייד ובדקתי מעמס כשרק הוא מחובר. אחר כך ניתקתי אותו והתחלתי לחבר את הDOKים אחד אחד אבל ללא בדיקת מעמס. לבסוף חיברתי שוב את הכונן הנייד ואז כשכל ה4 מחוברים עשיתי בדיקת מאמץ על כולם במקביל.<br/><br/>נראה שהhub דרך החיבור האקסטרה מיקרו usb שלו יכול למשוך זרם גבוה יותר ממה שפורט usb2 במחשב רגיל יכול לתת. אם היה לי עוד usb tester שמתאים ל usb3 אז אפשר היה לדעת מה הזרם הכולל שהhub מושך. יש לי תחושה שהזרם הכולל מתחלק בין שני החיבורים מאחורה של הhub על פי מאיפה הכי "קל" לו לזרום. כלומר אם החיבור האקסטרה מיקרו usb מחובר גם למחשב אז המכסימום משם זה 500mA ואז שאר הזרם נלקח מהחיבור הusb3 הראשי, ואילו אם האקסטרה מחובר למטען שיכול לתת 2A אז הhub ימשוך דרכו את כל הזרם שצריך והחיבור הusb3 הראשי ישמש רק לדאטא ולא לחשמל. אולי, לא יודע.

פששש, הבדל משמעותי בזרם שהוא מושך כשיש לו אפשרות!<br/>לקח לי טיפה לפענח שהכוונה בdisk idle או under load היתה רק לכונן החיצוני עצמו,... משער שבמצב של 'תחת מאמץ' ביצעת איזושהי כתיבה/קריאה *מכל* ההתקנים במקביל?!<br/>יפה. <br/>מעניין כמה זה 'פוגע' בו שאם רק מקבל 'אקסטרה' מהמחשב - אז זה משמעותית חלש יותר ממה שמטען רגיל נותן... ואם יש למעגל מגבלות של זרם כניסה, שאולי גם עלולות לפגוע בו אם גבוה מדי... <br/>יפה

חזרתי על הניסוי אלא שהפעם את הכבל של האקסטרה חשמל במקום לחבר לפורט Usb2 במחשב חיברתי למטען 2A רגיל שאני משתמש בו להטענת הטלפון הנייד שלי.<br/><br/>והנה התוצאות ב mA:<br/>380 disk idle<br/>520-820 under load<br/><br/>130 2xusb2<br/>240 usb3<br/>350 2xusb2 usb3<br/>700 2xusb2 usb3 disk<br/>760-1160 under load

הכבל שחיברתי בשביל האקסטרה חשמל זה כבל מיקרו usb2 רגיל לגמרי שמשמש גם לטלפון הנייד. לעומת זאת הכבל שהגיע עם הhub הוא כבל usb3.<br/><br/>עשיתי כמה בדיקות עם הusb tester שיש לי. <br/>השתמשתי בשלושה DOKים וכונן חיצוני אחד. אחד מ ה DOK הוא usb3 ואילו שני האחרים הם usb2. גם הכונן החיצוני הוא usb2.<br/>את הטסטר חיברתי לפורט usb2 פנוי במחשב ואת הכבל של האקסטרה חשמל חיברתי עליו.<br/>והנה התוצאות ב mA:<br/>150 disk idle<br/>210-330 under load<br/><br/>40 2xusb2<br/>90 usb3<br/>130 2xusb2 usb3<br/>280 2xusb2 usb3 disk<br/>360-500 under load<br/><br/>כלומר תחת מעמס הhub משך 500mA מהפורט usb2 שכתבת שזה המכסימום שהפורט יכול לתת

הכבל שאתו אתה מחבר את הכונן למחשב, הוא מיוחד?<br/>יכול להיות שהוא "מסוגל" להעביר יותר זרם לכונן מאשר הכבל שמחבר את ההאב למחשב, וככה בעצם ההאב מתפקד רק בתור האב, אלא אם מחברים אותו לכבל נוסף [מיקרו] ואז מסוגל לדחוף יותר זרם..<br/>זו תאוריה בלתי מוסמכת שלי...<br/>אם זה המצב, תוהה כמה כבר היה עולה להם לתת כבל שמסוגל להעביר יותר זרם מלכתחילה, או שאולי יש פה עניין אחר של הרכיבים שבכל זאת מצריך מראש תוספת כבל עבור תוספת זרם\כח במקרי חיבור התקנים חיצוניים שדורשים יותר....

רעיון טוב לגבי המודד זרם usb. יש לי אחד זרוק איפשהו. אני אבדוק.<br/><br/>לגבי החיבור מיקרו, אני לא יודע למה אבל משום מה הנחתי שהוא נועד כדי לספק אקסטרה זרם כאשר רוצים להשתמש בhub כמטען. בגלל זה קצת הפתיע אותי (לשלילה) שהוא לא רק עבור הטענה אלא שכנראה יש מכשירים (כמו הכונן הנייד שלי) שפשוט לא יעבדו דרכו ללא התוספת חשמל. <br/><br/>לצערי אני לא מספיק מבין בשיט הזה כך שאין לי הסבר מדוע הכונן המכני הנייד שלי עובד רגיל כאשר אני מחבר אותו לשקע usb3 במחשב ישירות, אבל מסרב להדלק כאשר הוא מחובר לhub שבעצמו מחובר לאותו השקע.

כן לשם כך חיבור המיקרו נועד.... היו יוצאים לארג'ים אם היו מספקים גם כבל כזה, אבל באממת שאי אפשר לדרוש יותר במחיר שכזה :)<br/>לפי מה שנמצא ברשת בין השאר<br/>The USB 1.x and 2.0 specifications provide a 5 V supply on a single wire to power connected USB devices.<br/>A unit load is defined as 100 mA in USB 2.0, and 150 mA in USB 3.0. A device may draw a maximum of 5 unit loads (500 mA) from a port in USB 2.0; 6 (900 mA) in USB 3.0.<br/>אם הזרם שהכונן הנייד צורך בגדר זה שההאב מוציא - אז אולי אין מה לדאוג...<br/>אם יש לך אחד מהמודדי זרם [כאלו שמודדים אתם זרם ומתח שעובר מהמטען לכבל לטלפון, למשל...די זולים, מקווה שאמינים] אז אפשר להשוות מה מתקבל עם מה שהכונן דורש.<br/>:thumbsup: :thumbsup: :thumbsup: על הדיווחים מהשטח =]

אגב הכונן המכני הנייד עובד יופי כשהוא מחובר ישירות לפורט usb3 במחשב. זה רק כשניסיתי לחבר אותו לhub הוא לא הסכים לעבוד ללא עוד אקסטרה חשמל.<br/><br/>ניסיתי בשביל האקסטרה חשמל, במקום לתת אותו מהמטען של הטלפון, לקחתי כבל מיקרו usb2 פשוט וחיברתי אותו לאיזה פורט usb2 פנוי אצלי במחשב מאחורה, ונראה שזה הספיק לו למרות שאני לא ממש בטוח שזה בריא ככה. בכל מקרה יתכן שדיסקים ניידים יותר מודרניים הם גם יותר חסכנים בחשמל ואז הם אמורים לעבוד בלי בעייה.

עוד חיסרון ששמתי אליו לב רק עכשיו כשעשיתי את התמונה, שאמנם הDOKים זוהו ועבדו בלי בעייה, אבל כאשר חיברתי דיסק מכני נייד (מאוד ישן יש לומר), אז לא היה לו מספיק חשמל כדי לעבוד. רק כשחיברתי את המטען הטלפון שלי לקופסה (יש שם מקום מאחורה ליד החיבור שהולך למחשב) רק אז הכונן הנייד התחיל לעבוד.

כן, שלי מחובר כבר די זמן מה.<br/>מבדיקה קצרצרה עם DOK usb3 היחיד שיש לי ראיתי שאני מקבל דרכו את אותן מהירויות כמו בחיבור ישיר. <br/>לגבי התאורה התחתונה, בהתחלה חשבתי שהלד הכחול יעצבן אותי ושאצטרך בלית ברירה לפרק ולהשתיק אותו, אבל בסוף הוא יושב אצלי מאחורי הסטנד של המסך כך שאני לא רואה אותו בכלל. חוץ מזה זה רק לד יחיד בתחתית כך שהוא לא באמת מפריע.<br/>כבל של 1m זה ממש אחלה לחיבור לאחורה של המחשב שעומד אצלי על הרצפה.<br/><br/>מבחינת חסרונות, קצת מעצבן שהDOKים מתחברים עם הפנים לאחור כאשר הכבל usb למחשב מחובר מאחורה. תמונה -

חיברת והתרשמת כבר מהקודם קובי?<br/>שלי הגיע, ושלשום הגיע גם כרטיס ההרחבה PCIE לUSB3 [בתקווה שאצליח לדחוס אותו בשלום ללוח שלי] , ככה שאם אמציא לי זמן, אוכל לבדוק אותם בקרוב...
