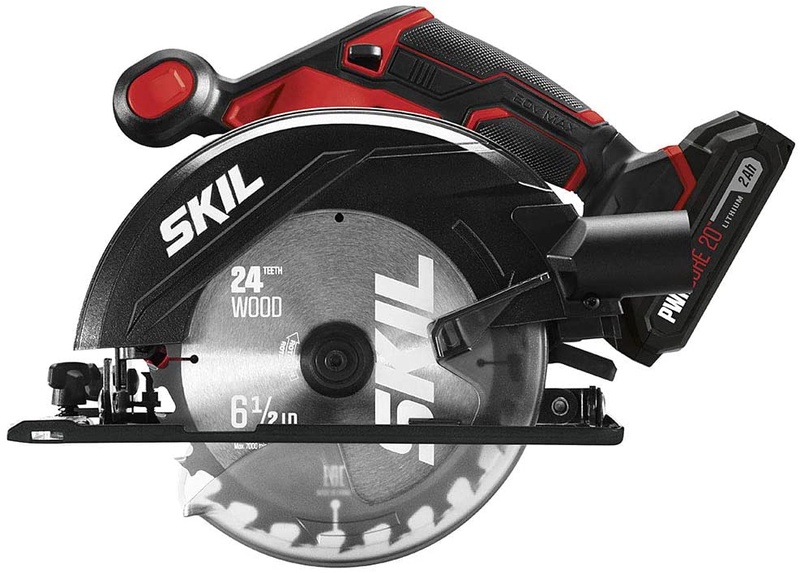

קיט מסור נטען, סוללה ומטען במחיר של מסורית חד''פ

צריך רק להחליף את הבקר ל UCF47400 ועוד נגד Rovp3.3 בקצה וזהו.

לכל מי שמתעניין בהמרת המטען ל-220V, החלטתי להציץ בפנים ותוצאות בדיקותיי להלן:

[אמ;לק]:
לא ניתן להמיר את המטען למתח בארץ (220V - 240V). גם מעבדה לא תוכל לעשות זאת לעניות דעתי (לפחות לא באופן בטוח). כדי לטעון במתח הרשת בארץ השתמשו בממיר מתח שיכול להתמודד עם 60W. יש לי את השנאי הזה ועבור 60W אני ממליץ עליו:
https://www.amazon.com/dp/B000W9DJ1Q
או לחלופין רכשו מטען SC535801 שמיועד ל-220V, לדוגמה מכאן:
https://www.amazon.co.uk/dp/B07FD3ZMRX
[סוף אמ;לק]

מבט בקרבי המטען מגלה שרוב הרכיבים יכולים להתמודד עם 220V: הקבל הראשי הוא 400V, קבל ההגנה X2 מתאים ל-275V (זה מתח AC), המוספט הראשי הוא HFS13N50U והמתח שלו גבולי, לדעתי, אבל אם תהיינה בעיות הן תהיינה בעתיד הרחוק, אז עבור הבדיקה המתח מספיק.
הוריסטור מיועד למתח אמריקאי. החלפתי אותו מ-10D271K ל-14D471K עבור הבדיקה.

בבדיקה המטען לא טוען ולא נדלק בכלל. שום דבר לא מתחמם או נשרף, הוא פשוט לא עובד. בחיבור בחזרה דרך ממיר 110V הכל עובד תקין. החשד שלי היה שיש לו איזושהי הגנה. הסתכלתי על המעגל לראות אם החלק המשני מחובר באיזושהי צורה למתח הקבל הראשי ולא מצאתי. המסקנה: ההגנה נמצאת בצד הראשי והדבר היחיד שיכול לעשות את זה הוא הקונטרולר, אז צריך לבדוק את דף הנתונים שלו, אבל בעיה - הוא, כמו כל הלוח, מצופה בהגנה נגד מים ולא ניתן לראות את המספר הכתוב עליו. אבל כמה דקות של שפשוף במברשת שיניים טבולה ב-99.9% איזופרופנול הסירה את הציפוי.

הקונטרולר (בקר) הוא טקסס אינסטרומנטס UCC28600 ואכן יש לו הגנה נגד מתח רשת גבוה. הוא מזהה את המתח על הקבל בצורה הבאה:
כאשר המעגל מתחיל לפעול, הבקר מפעיל את המוספט לטעון את השנאי. ע"י כך נוצר מתח בסליל ה-auxiliary של השנאי (שמשום מה בדף הנתונים נקרא BIAS), המתח שלילי ביחס לאדמה כי המופע הפוך. מן הבקר יוצא זרם דרך הנגדים Rovp1 ו- Rovp2 (לטענת דף הנתונים. לדעתי רק דרך Rovp1) לתוך הסליל הנ"ל ואם הזרם הזה עולה על -450uA (מינוס 450 מיקרואמפר) ההגנה מאפסת את הבקר והתהליך מתחיל מחדש.

תמונה של הנגדים Rovp1 ו- Rovp2:
https://i.postimg.cc/YqdSv9Z9/RIMG1559-4.jpg

כדי לקבוע את מתח ההגנה, יש לשנות את הנגדים Rovp1 ו- Rovp2. הנוסחה לקביעת המתח מובאת בדף הנתונים:
https://i.postimg.cc/TYdw2mkF/ds002.png https://i.postimg.cc/63C3qhxJ/ds001.png


לצערי, יש שתי בעיות חמורות עם שינוי הנגדים:
1. הנוסחה דורשת את מספר הליפופים בכל אחד משלושת סלילי השנאי ואין לנו דרך לדעת את המספר הזה (מלבד לפרק את השנאי ובכך להשמיד אותו). עקרונית, היה ניתן למדוד עם סקופ ובעזרת קצת ניסוי וטעייה למצוא ערך מתאים אלמלא הבעיה השנייה.
2. הנגדים האלה לא שולטים רק על ההגנה ממתח הכניסה, אלא גם על מתח המוצא.

שורה תחתונה: המטען מתוכנן מראש סביב 110V - השנאי, הנגדים Rovp1, Rovp2, Rcs ו-Rpl כולם תלויים זה בזה לפעולה תקינה של המטען. יהיה מאוד קשה לשנות את זה ללא ידע של כל הפרמטרים שידועים רק למתכנני המטען.

אני ויתרתי, אבל אם מישהו אחר רוצה לנסות, הנה כמה מקורות:
-דף הנתונים של הבקר:
https://www.ti.com/lit/ds/symlink/ucc28600.pdf
מחשבון פרמטרים של TI לחישוב כל הנוסאות של הבקר הנ"ל (קובץ אקסל):
http://www.ti.com/lit/zip/SLVC104
-המספר שמופיע על השנאי (אם הצלחתי לקרוא טוב, יש על זה כיתוב בטוש שמפריע):
HT1226251-16
E502806/HZ-130

גם שלי.

תודה רבה .... הגיע היום

עניין מוזר עם המסור הזה, רק בשני מקומות כתוב שהוא בא עם מטען, בכותרת וכאן:
https://i.imgur.com/7kXyi4D.png

בכל שאר המקומות, כולל בכל התמונות, לא מוזכר מטען:

https://i.imgur.com/22HD5zc.png
-
https://i.imgur.com/73eouIk.png
-
https://i.imgur.com/ADkWDrk.png

מעניין לראות מה נקבל.

בעסה. חיפשתי שבוע שעבר ופספסתי את הדיל.

נגמר... באסה שפספסתי. תודה על השיתוף!

בואנה אתה תותח... איזה דילים מפגרים...

לעזאזל אתכם. רכשתי. נמצא מישהו לתת לו מתנה.

אחלה דיל. הייתי רוכש אלמלא כבר רכשתי את המסור 5.5 אינץ' ב-$40 ש- @|ArieM פרסם.

תיקנתי, תודה

@|KorbenD
התבלבלת בקישור למוצר

יש גם את החבר, ג'יגסו עם סוללה במחיר של 69$:
Limited-time deal: SKIL PWR CORE 20V 7/8 Inch Stroke Length Jigsaw Includes 2.0Ah PWR CORE 20 Lithium Battery and Charger - JS820302 https://www.amazon.com/dp/B07FCY3BHC/ref=cm_sw_r_apan_glt_fabc_dl_VSQDHD14YPG3DG64DJYG

המוצר היחיד שקניתי בבלק פריידיי

משהו יודע האם כבר היה השנה black friday? בארנק שלי זה לא מורגש השנה...

תודה רבה על הדיל בןחור, כמו שאמרו כל דיל דיל,
אשמח לסיוע בדיל עבור מסור שולחני של בוש .

סחטיין @|BenHur על הדילים! כל דיל - - - טיל!
