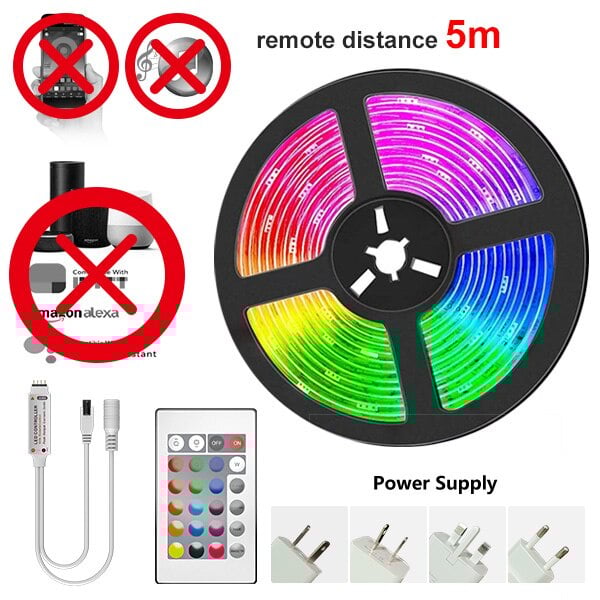

[לא דיל] פס לדים 5 מטר RGB עם שלט IR וספק כוח

WIFI LED Strip Lights Bluetooth RGB Led light 5050 SMD 2835 Flexible 30M 25M Waterproof Tape Diode DC WIFI 24K Control+Adapter|LED Strips| - AliExpress

2021-07-31 13:55:12

WIFI LED Strip Lights Bluetooth RGB Led light 5050 SMD 2835 Flexible 30M 25M Waterproof Tape Diode DC WIFI 24K Control+Adapter|LED Strips| - AliExpress *המחיר ($2.41) הוא עבור הגרסה עם לדים 2835. המחיר עבור הגרסה עם 5050 הוא $3.49 יש הבדל מהותי ביניהם, קראו בהמשך.
*קחו קופון מוכר של $1.

זה מחיר רגיל. אני קניתי (ממוכר אחר) את ה-5050 ב-$2.67 - זה נחשב דיל. הסיבה שאני מפרסם היא להסביר לכם מה אתם מקבלים בערכה כזאת. שימו לב שלא קיבלתי את הערכה שהמוכר הזה שולח אבל קיבלתי ערכות דומות (זהות?) ממוכרים אחרים וכתוצאה מכך, וכתוצאה מקריאת הנתונים וצפייה בתמונות בביקורות, אני מאמין שאני יכול לנחש מה תקבלו בביטחון יחסי.

הערכה באה מוכנה להפעלה, רק צריך לספק סוללת CR2032 לשלט האינפרא-אדום. היא מכילה 4 חלקים: הפס לדים, שלט IR, ספק כוח ואת הבקר (שכולל את המקלט IR). שימו לב לא לחבר את הפס לדים לבקר הפוך! (יש חץ שמראה את הכיוון הנכון).

חשוב - ההבדל בין הפס 5050 לפס 2835: בפס 5050 בתוך כל לד יש שלושה שבבים (אדום-ירוק-כחול) ולכן כל לד יכול לתת את כל צבעי הקשת. בפס 2835 בתוך כל לד יש רק שבב אחד וכל לד יכול לתת רק צבע אחד, אבל על אותו הפס יש שלושה לדים ברצף, כלומר לד אדום שלאחריו לד ירוק שלאחריו לד כחול וחוזר חלילה. יש יתרונות וחסרונות לשני המקרים, למשל הלדים 5050 יכולים לקבל כל צבע, אבל כל הלדים מקבלים את אותו הצבע באותו הזמן. לעומת זאת בפס 2835 יכולים להיות דולקים שניים או שלושה צבעים בו זמנית, יכולים להבהב בנפרד וכו'.

הפס 5050 מכיל בערך 20 לדים למטר, כלומר, לד כל 5 ס"מ בערך - זה נחשב מעט, קיימים 30 ו-60 לדים למטר ואף יותר. הפס 2835 מכיל יותר. אני מעריך בין 40 ל-60 לדים למטר. הפסים אינם בדיוק "רציפים" לאורך כל ה-5 מטרים, הם מכילים רצועות שהולחמו אחת לשנייה. ה-5050 מולחם כל חצי מטר וה-2835 מולחם כל מטר.
הספק כוח הוא זבל סיני טהור. עבור בדיקה וניסויים, אפשר להשתמש בו, אך כאשר אתם מוכנים להתקין את הפס במקום קבוע, אני ממליץ להשליכו לפח ולרכוש ספק כוח איכותי.
*שימו לב, בניגוד לערכות שאני קיבלתי עם ספק כוח 12V וחיבור 5.5x2.1, לפי התמונות של לקוחות שהזמינו את ה-5M עם ה-5050 מהקישור הראשי בפוסט, נראה שהם קיבלו בקר עם חיבור USB וספק כוח מתאים (אני מנחש עם QC) מה שהופך את ההחלפה של הספק הזול לספק איכותי הרבה יותר קלה.

הערה נוספת: בתיאור הפריט כתוב שבלד 5050 "יש לבן". זה מאוד מבלבל/מטעה (אתם תחליטו) כי אתם עשויים לחשוב שאלה לדים RGBW וזה לא נכון. ללדים RGBW יש ארבעה שבבים בפנים, אדום, ירוק, כחול ולבן ואילו ללדים ה-RGB האלה אין שבב לבן. כן, אפשר ליצור אור לבן ע"י הדלקת כל השבבים ביחד אבל זה לא אותו הדבר. מבלי להיכנס להסברים באורך רומן רוסי, אני פשוט אומר שהלבן של הלדים RGB הוא "בערך לבן".

אז מה ההבדל בין פס לדים איכותי לבין פס זול כמו כאן? רבים מכם בוודאי יחשבו שההבדל העיקרי הוא באיכות הלדים. ובכן, יש הבדל, אך לענ"ד הוא קטן עד זניח. ההבדל העיקרי (מלבד כמות הלדים למטר שהוזכרה קודם) הוא העובי של מוליכי הנחושת בפס, וזהו הבדל עם משמעות גדולה. כיוון שהמוליכים בעובי כל כך דק ההתנגדות שלהם גדולה והם "גונבים" מתח מהלדים. זה אומר שהלד הראשון יאיר בעוצמה מלאה, הלד השני יאיר בעוצמה פחותה וכן הלאה. רואים את ההבדל בעוצמה בבירור תוך פחות ממטר, שלא לדבר בכלל על 5 מטר ששם הלדים האחרונים בקושי יכולים להאיר משהו.
יכול להיות שיש גם הבדל באיכות הדבק אבל אני לא יודע כי לא ניסיתי להדביק את שלי.

אז למה לקנות בכלל? ובכן, אני קונה כי זה צעצוע נחמד לראות איך הוא עובד ולעשות ניסויים, אבל יש גם סיבות לגיטימיות לקנות: למשל, אם אתם זקוקים רק לאורך קצר (כל פס לדים ניתן לחתוך). אם אתם מתכננים להפעיל אותו רק בעוצמה נמוכה (מפל המתח פחות מורגש). או אם פשוט לא אכפת לכם שהלדים חלשים יותר ככל שמתרחקים מהבקר (כמו כמעט 99% מהרוכשים באליאקספרס, לפחות לפי הביקורות).
יש גם עוד סיבה: אם אתם אלקטרונאים או חשמלאים שמבינים איך מעגל חשמלי עובד על בוריו ויודעים להלחים, יש דרכים, עם קצת עבודה, להתגבר על החסרונות של הפס הזול כמעט לגמרי.

ולפני שמישהו ישאל - לא, אני לא יודע איפה אפשר למצוא פס לדים איכותי. אני משער שלמותגים כמו בליצוולף או שיאומי יש ביקורות מצולמות וניתן לראות את האיכות על חי, אבל זה רק ניחוש.

אה, ויש את המוכר הזה שמוכר את ה-5050 במחיר קצת יותר זול של $3.21 (אבל אני לא יודע עם איזה ספק כוח הוא מגיע):
https://www.aliexpress.com/item/1005002566073391.html

[עדכון - 02.08.2010 שעה 21:34]
לאחר דיון שהתפתח בתגובות ובדיקה יותר מדוקדקת שלי, אני רוצה לתקן כמה טעויות: אני כבר בכלל לא בטוח איזה פס לד תקבלו, אבל יש סיכוי טוב שהוא יהיה פס עם בהירות (עוצמת אור) נמוכה יחסית אשר לא סובל מירידה משמעותית בעוצמת האור לאורך ה-5 מטרים הראשונים. עבור "תאורת אווירה", העוצמה הנמוכה יותר לא ממש מפריעה. לעומת זאת, עבור פסי לדים שמיועדים לתאורה, כמו פסי לדים לבנים, או עבור אורכים הגדולים משמעותית מ-5 מטר, עדיין יש להביא את השיקול של מפל המתח וירידה מורגשת בעוצמת ההארה בחשבון.

יתרה מכך, עבור אותם פסים בעלי עוצמת הארה נמוכה יותר, הטריקים שעליהם דיברתי, אלה שניתן לעשותם כדי להתגבר על חסרונות המוליכים הדקים לא יעבדו. עבור פסים כאלה אין מה לעשות כדי להגביר את עוצמת ההארה. לפירוט נוסף, קראו את התגובות לפוסט זה.

לרכישה:

לרכישה: 2.4$ ב-AliExpress

תגובות

@C4lculated4 Sep 23, 2021

בנוסף לבלוטוס ואינפרא אדום, יש גם WIFI. אני חושב שאפשר להדליק אותו דרך האינטרנט, אם זה משהו שאתה צריך.

@עובדיעקב70 Sep 23, 2021

הבנתי תודה
פשוט המוצר באמזון נראה איכותי יותר וללא בלוטות ומעט יקר יותר
לכן הייתה התלבטות

@HassiD Sep 23, 2021

לדעתי עדיף בלוטות'. עד כמה שאני מכיר, בלוטות' דורש חיבור לפי מרחק, בעוד ש-IR דורש קו ראיה. יש מקרים בהם העינית של ה-IR נמצאת במקום שפחות "נגיש" (מוסתרת מאחורי כל מיני דברים), ולמרות שבהרבה מהמקרים ניתן להשחיל אותה החוצה, לא תמיד זה מתאפשר...
ומה פשר האם יש חשיבות? כמה אתה צריך? אין סיבה לשלם על ארוך יותר כשיש לך צורך בפחות...

@עובדיעקב70 Sep 23, 2021

תודה,
עוד שאלה יש גם בדוד אלי
https://www.aliexpress.com/item/1005002234476245.html?spm=a2g0o.cart.0.0.58d43c00vYjMZg&mp=1
האם יש חשיבות לנושא Bluetooth control? או עדיף IR?
מה היית בוחר לחדר של הילדה הלינק של אמאזון או דוד אלי? האם יש חשיבות לאורך 10 מטר או 5 מטר?
שוב תודה

@C4lculated4 Sep 23, 2021

@|עובדיעקב70 אין דרך להיות בטוח ב-100% מה תקבל, אבל לפי המפרט שלהם זה מופעל ע"י ספק 12V ככה שאם הספק מגיע וכמו שרשם חסיד, רשום עליו 100-230V אתה רק צריך מתאם לתקע. אבל אם לא, כל ספק 12V שנותן זרם לפחות כמו שכתוב על הספק שלהם יתאים.

@HassiD Sep 22, 2021

@|עובדיעקב70 לפי תשובה של המוכר באחת השאלות - עובד גם ב-230 (המתח בארץ), צריך רק מתאם.
(וגם ככה זה ברוב המקרים כשיש שנאי במוצרים מסוג זה...)

@עובדיעקב70 Sep 22, 2021

@|C4lculated4 היי צריך לילדה לחדר חשבתי על זה
https://www.amazon.com/Govee-Colored-Cupboard-Lighting-Adhesive/dp/B07RX57HDL/ref=sr_1_2?dchild=1&keywords=LED+Strip&qid=1632312751&refinements=p_n_is_free_shipping:10236242011&rnid=10236241011&s=hi&sr=1-2&th=1
האם ניתן לחבר לחשמל שלנו רק עם מתאם או להחליף שנאי?

@C4lculated4 Aug 14, 2021

הגיע הפס לדים (מהקישור הראשי בפוסט). להגיד שאני מאוד מאוכזב יהיה בלשון המעטה. איפה נתחיל? כנראה בדבר הכי גרוע: זה לא פס 12V בכלל. זה פס 5V. ציירתי דיאגרמה של מה שקיבלתי:
https://i.imgur.com/cF9CDCX.png

לדים למטר: 15 (עלוב ביותר). בניגוד לשלי ההלחמות הן כל מטר (זה לא חיסרון, אני סתם מציין). זרם בצבע הירוק של השלישייה הראשונה: 4mA, זרם בצבע הירוק של השלישייה האחרונה (5 מטר): 2.26mA (הזרם הוא לכל השלישייה, צריך לחלק ב-3 כדי לקבל את הזרם בכל לד בערך).
הגיע מטען USB ששוקל כלום, הוא מרגיש ריק לגמרי. אבל אני משער שהוא לא צריך להיות חזק בגלל שההספק של כל ה-5 מטרים הוא בסה"כ 2.5W. רשום עליו 5-12V ובגלל שראיתי שרשום את זה בתמונות של הקונים בביקורות באלי הנחתי שזה מטען QC2.0. זה לא, זה מטען 5V בלבד, למרות מה שרשום עליו. גם הבקר הוא 5V בלבד לפי מה שרשום עליו:
https://i.imgur.com/y03NTcY.jpg

לבקר אין זכרון של המצב האחרון (בניגוד לקודמים שאצלי) ככה שברגע שהוא מנותק ומחובר שוב לחשמל הוא נכנס למצב הבהוב מעצבן. בנוסף המקלט IR צמוד ללוח שלו ולא מוארך ע"י כבל כמו הקודמים שאצלי.

כן, אפילו 0.75mA ייתן אור ויש כאלה שאולי זה יספיק להם. לי לא. היתרון היחיד של הפס הזה הוא שמאוד קל להחליף את הספק למשהו נורמלי כי כל ספק USB יתאים. ואני מאוד ממליץ להחליף את הספק (מטען) USB כי הוא פשוט אסון שמחכה להתרחש:
https://i.imgur.com/joxsS4W.jpg https://i.imgur.com/J0S9ZFl.jpg

מתברר שהיה טיפשי מצידי לנסות לנחש מה תקבלו בערכה. לא הייתי אפילו קרוב.

מתחת לקו זה אני הולך לכתוב עוד קצת ז***י שכל שלא בטוח שיעניינו מישהו.
________________________________________________

אפשר לקבל מהפס הזה הרבה יותר אור אם מגבירים עליו את המתח. 8V במקום 5V זה בטוח לגמרי עבור הפס **אבל** לא עבור הבקר שכאמור, יכול לקבל רק 5V. כשחיברתי את הפס ללא הבקר, ישירות למתח 8V מדדתי בערך 18mA על הירוק בשלישייה הראשונה ו-10mA על הירוק באחרונה. זה בערך פי 4 וזה נותן אור סביר (עבור תאורת אווירה). אז מה עושים עם הבקר? אפשר להשתמש בבקר אחר. לדוגמה, בבקר כמו שקיבלתי עם פסי הלדים של 12V, הוא יכול לקבל 5-24V (לפי מה שכתוב עליו) ומה שמצחיק זה שלא רק שהוא עובד, גם השלט הישן עובד על הבקר החדש ולהפך.
עוד אפשרות היא לפתוח את הבקר ולראות אם הוא באמת עובד רק על 5V, וזה מה שעשיתי:
https://i.imgur.com/otVYptE.jpg https://i.imgur.com/NthEtX8.jpg

אז מה יש לנו כאן? מלבד כמה קבלים ליציבות (מניעת קפיצות מתח), יש שבב באריזת SOP-8 שאין עליו סימון, שלושה טרנזיסטורים, כנראה ביפולאריים, ואת המקלט IR עם נגד כדי להגביל את הזרם. וזהו, אלה כל הרכיבים. אז בגלל שהשבב לא ידוע, אין דרך לדעת אם הוא יכול לקבל יותר מתח, וחייבים להניח שלא.
אני אומנם לא יודע איזה שבב זה, אבל אני יכול להגיד לכם שאם אני הייתי מתכנן את הבקר הזה, הייתי שם בו מיקרו-בקר PMS152 של PADAUK. זה שבב שעולה פחות מ-$0.04 (4 סנט) והוא מותאם במיוחד להפעלת לדים. בצירוף מקרים (או שלא) הפינים מתאימים בדיוק לשבב המסתורי שלנו:
https://i.imgur.com/oFL1FBW.png

החלטתי לפתוח את אחד הבקרים שבא עם הפס 12V שלי, הנה התמונות:
https://i.imgur.com/EJ2OmGC.jpg https://i.imgur.com/kxPi6hF.jpg https://i.imgur.com/1p8fEJQ.jpg

נראה כמעט זהה עם כמה הבדלים קטנים: ראשית, שלושת הטרנזיסטורים הם מוספטים במקום ביפולאריים (מוספט יותר יקר ויותר טוב), אנחנו מיד רואים את הזכרון EEPROM של 256B (סימון 24C02) שאחראי על שמירת המצב האחרון של הבקר, והכי חשוב, אנחנו רואים את הזנר של 3.6V (סימון W3) שנותנת מתח יציב (יחסית) למיקרו-בקר, ל-EEPROM ולמקלט אינפרא-אדום.

אם נחזור ונסתכל על הבקר הזול, נראה שיש שם כבר הכנה לזנר. כדי להוסיף אותה למעגל, צריך להלחים אותה על הסימון של D1 (סימנתי בצהוב, הפס מסמל את הקתודה):
https://i.imgur.com/NmHz3EZ.jpg

ובנוסף יש להחליף את הלינק שמסומן ב-R1 (סימנתי באדום) בנגד שאת ערכו אני לא יודע כי אין לי מספיק נתונים לחשב (אני לא יודע מה הדגם של המקלט או של המיקרו-בקר). על הלוח רשום 1K אבל זה נשמע לי קצת יותר מדי. אבל בכל זאת הייתי מנסה 1K קודם.

כמובן שהרבה יותר פשוט לקנות בקר יותר טוב:
https://www.aliexpress.com/item/33050357027.html

או אפילו אלחוטי ללא אינפרא-אדום:
https://www.aliexpress.com/item/1005002958464310.html

@ozzzz Aug 07, 2021

יש לי את המוצר של blitzwolf (5 מטר) כבר כמה שנים.
עובד מעולה, חיבור קל ל- wifi וגם לאחר מספר שנים, לא מאבד מהעוצמה.
מה שכן, יקר יחסית.

@C4lculated4 Aug 07, 2021

למי שרוצה, יש עכשיו ירידת מחיר על פס לדים 5 מטר של BlitzWolf ב-$20:
https://www.banggood.com/BlitzWolf-BW-LT31-5M-or-10M-Built-in-IC-Smart-Wi-Fi-RGB-Magic-LED-Strip-Light+40Keys-IR-Remote-Control-Work-with-Alexa-Google-Assistant-Christmas-Decorations-Clearance-Christmas-Lights-p-1756745.html
זה עם WiFi (שליטה מאפליקציה) + שלט. שימו לב שזה פס דיגיטלי. אין לי כאלה, אבל לפי מה שהבנתי כל שלישיית לדים נשלטת ע"י שבב שונה ולכן ניתן לקבל צבעים שונים (כנראה כל 3 לדים אפשר לשנות צבע) וגם אפקטים מיוחדים. אני מניח שגם תאורת אווירה שנשלטת ע"י צליל מהטלוויזיה. לפי חישוב שלי 5 מטר מתאים בערך לעד 65 אינץ', אבל אין לי ניסיון עם זה בכלל אז תבדקו לפני שאתם קונים.
מקבלים את כל מה שצריך ולמרות שלא ניסיתי בעצמי אני מתערב שהכל יהי איכותי מאוד.
זה אומנם המחיר הכי נמוך מזה הרבה זמן אבל בסה"כ מדובר על הבדל של דולר-שניים בממוצע ממבצעים קודמים:
https://couponsfromchina.com/pricehistory/History24266.png

@C4lculated4 Aug 04, 2021

@|Daniell הספק גדול? וואללה? לא נראה לי כזה גדול בשביל 36W, אבל זה לא משנה כי המוצר הספציפי הזה לא זמין לקנייה, זו הייתה רק דוגמה.
לגבי המקרר, נו ואם קיצר את המקרר אז מה? מרימים את הנתיך בלוח וזהו, הרי גם בהפסקת חשמל אתה צריך להרים את הנתיך, לא?

@|HassiD משהו גנרי בהכל זה בסדר מלבד הספק.
אם זה בסדר מבחינת הספק או לא זו החלטה של המשתמש. יש סיכוי (קטן) שכשהספק יתקלקל הוא יתקלקל בצורה כזו שמעבירה 220V לפסי הלדים, ומעבר לזה שזה כמובן ישרוף אותם במקום, יש גם את הסיכון שמישהו ייגע במקום חשוף ויתחשמל ויש גם סיכון (שוב, קטן) לשריפה. ונכון, הסיכון הכולל הוא קטן, ונכון, אני לכשעצמי לקחתי בחיי סיכונים הרבה הרבה יותר גדולים, אבל לתת עצה כזאת למישהו אחר ולקחת אחריות? אני לא מוכן לעשות את זה.
מה גם שההבדל בין ספק איכותי לאחד שאינו איכותי הוא גרושים (דולרים ספורים), אז לא חבל?

לגבי חיבורים מהירים/מהדקים, אתה לא הראשון ששואל אותי. האם זה עובד? כן. האם זה אותו הדבר? לא.
אותו הדבר לגבי כבלים ארוכים, הם גונבים מתח, אז אם הם לא ממש עבים, יהיה פחות אור.

אובייקטיבית, יש הבדל גדול בין עבודה מקצועית לבין חובבנית. האם ההבדל משמעותי? זה אינדבידואלי (סובייקטיבי). יש כאלה שזה ממש לא יפריע להם.

רק תזכור דבר אחד: זה לא משנה כמה עלתה לך התאורה אם בכל מקרה האישה תקבל את הבית בהסכם הגירושין. Just saying...

@f15f16 Aug 04, 2021

המלצה שלי

קנו משהו גנרי
לדים 5050
נגד מים

@HassiD Aug 04, 2021

@|C4lculated4 אני חושב שקצת הגזמת בדרישות, לא?
ז"א אני מבין את הגישה של לקנות כל ציוד בנפרד כדי שיהיה הכי איכותי, אבל מהשוואת התקציבים, שווה אפילו לקנות משהו גנרי ולהחליף מידי פעם, או משהו באמצע...
בנוסף, להלחים? בחצי מהמקרים יש חיבור מהיר, ואם לא, מה הבעיה ב"סתם" מהדקים?
ולבסוף, מבחינת ההסלקה. אכן דורש קצת מאמץ. אבל אני יכול להעיד מהבית שלי, שהחוט של הספק מספיק ארוך כדי שהספק "יתחבא" על המקרר...

בקיצור, אין ספק שהכי מושלם יהיה לתת בעל מקצוע והכל, אבל לדעתי, ניתן לפתור את הנושא בצורה סבירה לבד. הכל תלוי כמה רוצים להשקיע (זמן או כסף) ומה רמת הגימור הנדרשת...

@Daniell Aug 04, 2021

@|C4lculated4

תודה , נראה מצוין הלינק בתגובה שצירפת ,
אבל למה השנאי כזה ענק ?! המטען של המחשב נייד שלי יותר קטן . בעייתי להסליק דבר כזה .

אלא אם כן אני שם מפצל על השקע של המקרר אבל זה מפחיד שלא יקצר לי את המקרר ( או שאני סתם לחוץ )

@C4lculated4 Aug 04, 2021

@|Daniell בשביל תאורה מתחת לארונות מטבח אתה צריך לרכוש פס לדים לבן מוגן מים (בגוון שאתה מעדיף), למצוא ספק כוח טוב שאתה סומך עליו או לחלופין לקנות מחברה אמינה (לדוגמה, החנות הרשמית של Meanwell באלי), לרכוש את מערכת הפיקוד שאתה רוצה (יכול להיות רק כפתור, תלוי בצרכים שלך) ואז להלחים את כל הרכיבים, להדביק את הפסים ולהסליק את הספק, את כל כבלי החשמל ואת מערכת הפיקוד בצורה שהבוסית תאשר. זו לא משימה כ"כ פשוטה. אתה בטוח שאתה לא מעדיף לבקש המלצות לבעל מקצוע באיזור שלך ולקבל הצעת מחיר לפני שאתה מנסה?

יש גם מוצרים מוכנים שניתן לשרשר לאורך הרצוי, אבל עדיין תצטרך להסליק את הרכיבים ולדעתי זה הרבה יותר מכוער, סתם לדוגמה:
https://www.amazon.com/dp/B01L6W7HHE

דרך אגב, שני המוכרים בפוסט העלו את המחירים. אני מסמן שהדיל הסתיים אבל קחו בחשבון שאם אתם עדיין רוצים לרכוש, כמעט תמיד אפשר למצוא במחיר דומה, רק צריך לחפש בסבלנות.

@Daniell Aug 03, 2021

אז מה מתאים למטבח מתחת לארונות ?

@HassiD Aug 03, 2021

@C4lculated4 רעיון נחמד. לדעתי בהחלט סביר העדיפו אחידות של התאורה, גם אם זה "עולה" בעוצמת התאורה. כשהכל חלש - פשוט ניתן לכתוב שהעוצמה פחותה, והלקוח יכניס לשיקול שלו אם לשים 2 פסים וכדו'. כשזה הולך וניל - גם לא ניתן לכתוב את זה בהגדרה, וגם התמודדות יותר "קשה" (לשים בצד אחד 2 פסים בצד אחד רק פס אחד?).
אבל ישר כח על המחקר וההשקעה...

@C4lculated4 Aug 02, 2021

בדקתי אתמול, זרם בלד הראשון הוא 7mA ובאחרון (פס 5 מטר) 4.6mA. הבדל של 66%, אבל תקלטו את הקטע, בגלל שפרשתי את כל הפס כדי למדוד את הזרם, הסתכלתי על שני הצדדים אחד ליד השני - ותשמעו, לא כזה הבדל. כלומר, רואים הבדל, אבל ממש לא כמו שזכרתי. אני אפילו מסכים עם ההגדרה של @|f15f16 - בשימוש כתאורת אווירה, ההבדל זניח.

לא הבנתי איך טעיתי ככה והחלטתי לבדוק את כל הפסי RGB שיש לי (לפחות אלה שהצלחתי למצוא) ומה שמצאתי מאוד מעניין (אותי): נקרא לפס שעשיתי עליו את הבדיקות הקודמות פס מספר 3. הוא בעל ההספק הנמוך ביותר: 7.024W (רק להזכיר, הנגדים שמגדירים את הזרם בכל שלישיה הם 470Ω, 470Ω ו-560Ω ). הפס הבא גם הוא בא בערכה זהה, אבל הוא שונה. נקרא לו פס מספר 2 וההספק שלו 8.461W, וזה בגלל שהנגדים שלו נמוכים יותר (330Ω, 330Ω ו- 470Ω). הפס האחרון, פס מס' 1, לא בא עם ערכה (הייתה בחירה בערכה בעמוד המכירה ואני בחרתי רק פס ללא האביזרים כדי להוזיל) והוא הכי שונה, יש לו 30 לדים למטר (בניגוד ל-18 בפסים מס' 1 ו-2) והנגדים שלו הם 150Ω, 150Ω ו-330Ω מה שנותן לו הספק של 13.385W (לא רק בגלל הנגדים, גם בגלל מס' הלדים למטר הרב יותר).

פס מספר 1 הוא זה שקניתי ראשון וזה שעשיתי עליו את כל הבדיקות כשקיבלתי אותו. הוא זה שדיברתי על עוצמת האור הנמוכה שלו בקצה הפס. ואכן, פרשתי אותו והסתכלתי וגם מדדתי: זרם בלד הירוק בשלישיה הראשונה: 17mA, זרם בלד הירוק בשלישיה האחרונה (5 מטר): 3.33mA. זה ההבדל שעליו דיברתי.

תמונות:
https://i.imgur.com/fTm0uYV.jpg https://i.imgur.com/WeDRw9m.jpg https://i.imgur.com/AEhSEuE.jpg https://i.imgur.com/uuAcH5b.jpg https://i.imgur.com/p9chOzQ.jpg

ערכתי את הפוסט והוספתי תיקון. אני מתנצל על ההטעיה.

זהו לגבי העניין שעליו היה דיון. מתחת לקו זה אני הולך לכתוב כל מני ז***י שכל שלא יעניינו אף אחד.
________________________________________________

**אזהרה: לפניכם תאוריית קונספירציה**

אז למה הם שינו את הנגדים בפס? הרי כפי שציינתי בפוסט, ההבדל בעוצמה של הלדים בחבילת 5050 הוא לא גדול בין הספקיות. לד טיפוסי כזה הוא בעל הספק מקסימלי של 300mW שמחולקים ל-100mW לכל שבב. ניתן לראות זאת מדף נתונים של לד טיפוסי:
https://d114hh0cykhyb0.cloudfront.net/pdfs/5050-RGB.pdf

אבל אם תסתכלו על הנתונים של פס מספר 3 שכתבתי בהודעה קודמת, תראו שההספק עבור השלישיה הראשונה הוא כמעט בדיוק 20mW לכל שבב שהם 60mW לכל החבילה, וכמובן, אתה תמיד רוצה לקחת מרווח ביטחון טוב מההספק המקסימלי, אבל 60mW? זה פאקינג חמישית!
לעומת זאת, ההספק של השלישייה הראשונה של פס מספר 1 הוא כ-54mW לכל שבב שהם 162mW לכל החבילה. עדיין רחוק מהמקסימום אבל יותר סביר.
הסיבה הראשונה שקופצת לראש לשאלה למה פס מספר 3 עם הספק כ"כ נמוך, היא כדי לא לשרוף את הספק שמגיע איתו, שדרך אגב, אם אתם רוצים לראות כמה הוא נורא, צילמתי תמונות:
https://i.imgur.com/mwn9zkQ.jpg https://i.imgur.com/enM5x8H.jpg

אבל אני לא חושב שזו הסיבה העיקרית. גם טמפרטורה לא הסיבה, כל הפסים רחוקים מאוד מטמפרטורה מקסימלית שלהם. התאוריה (הקצת מטורפת) שלי היא, שהחנות באלי התחילו עם פסים בבהירות מקסימלית, אבל כתוצאה מכך קיבלו פידבקים שליליים על כך שבסוף הפס האור חלש יותר. אז הם העלו את ערך הנגדים (ובכך הורידו את הזרם הכולל וכיוון שהתנגדות מוליכי הנחושת נשארת זהה, לפי חוק אוהם, פחות זרם = פחות מפל מתח על אותם מוליכים) וקיבלו פחות פידבקים שליליים אבל עדיין קיבלו, אז הם שוב העלו את ערך הנגדים מאותה סיבה ועכשיו אין פידבקים שליליים. עכשיו האור הרבה יותר אחיד לאורך כל ה-5 מטרים אבל כמובן שהבהירות (עוצמה) של הלדים נמוכה משמעותית, אם כי לא נראה שלמישהו אכפת.

הקטע המעניין הוא שעל הבקר רשום 5-24V:
https://i.imgur.com/5ftiNZB.jpg

אז החלטתי לבדוק - העליתי את מתח הספק ל-18V על פס מספר 3 באופן רגעי והזרם בירוק הראשון היה 18mA ובאחרון 11mA . לצערי אי אפשר לתת מתח כזה באופן קבוע כי זה ישרוף את הנגדים. אלה נגדים של שמינית וואט וההספק עליהם היה יותר מזה. לעומת זאת, 14V בכניסה לפס זה בתחום המותר.
אז אם אתם מקבלים פס עם נגדים מאוד מגבילים כמו מס' 3 שלי, לעשות לו Overvolt לבערך 14V זה פתרון קל ופשוט להגברת עוצמת התאורה בקצת. כמובן שאם לא מפריע לכם האור החלש יותר, עדיף אותו כי זה יאריך את חיי הלדים.

@C4lculated4 Aug 01, 2021

@|HassiD ו- @|f15f16 לא יודע מה להגיד לכם, אני רואה הבדל. לאחר המטר הראשון אני יכול להבחין בהבדל אבל הוא קטן, ובסוף הפס ההבדל הוא גדול. אולי יש לי עין ביונית... אבל ככה אני רואה.

@|HassiD יש לי גם פסי לדים לבנים (גם 5050 וגם 2835), גם הם נקנו מאליאקספרס לא כ"כ מזמן. בניגוד לתאורת אווירה שבה ההבדל מורגש אבל לא ממש קריטי (כמו שכתבתי בהודעה קודמת), בפס הלבן זה ממש ממש מפריע לי. באמת שאני לא יכול להגיד לך למה אצלך זה שונה עד שאני לא מגיע אליך ורואה במו עיני (הקפה עליך, עוגיות עלי). מה גם שראיתי לא מעט סרטונים ביוטוב וגם שם ההבדל מורגש.

@|f15f16 לדעתי הגמזת עם ההבדל של 10mA ל-8mA. זה צריך להיות יותר. אני אמדוד בערב.
אבל שמע, בוא נעשה כזה דבר, תקנה אתה את הפס לדים. זה כולה $3.21. תבדוק בעצמך ואז תגיד לי אם טעיתי או לא (בהנחה שיש לך מה לעשות עם פס כזה ושיש לך עניין להתעסק עם זה בכלל).

אני משאיר אתכם עם אחד הסרטונים שעליהם דיברתי (ואפשר למצוא עוד כאלה), בבקשה תנסו לצפות עם ראש פתוח ולא מראש לבוא בגישה שאני טועה:
https://www.youtube.com/watch?v=EcjPR0UlU7U

@f15f16 Aug 01, 2021

@|C4lculated4
אכן יש ירידה במתח לפי מה שבדקת.
0.3 וולט אחרי 1 מטר
ואם נלך לסוף נגיע ל 1 וולט בקירוב אולי שנופל על המוליך הארוך.
השאלה היא פשוטה... איך זה מתורגם לעוצמת הארה...
והאם האדם הרגיל יראה את הירידה בעוצמת ההארה של הלדים האחרונים...
מסקנה שלי.
הנושא הזה זניח.
אז לא יזרום בלד האחרון נגיד 10mA יזרום 8mA
זה לא משמעותי בעוצמת האור מהלד.
והאדם שאין לו עין ביונית לא ירגיש בכלל בהבדל.

@HassiD Aug 01, 2021

מבין את ההגיון של ההסבר החשמלי.
אבל מצד שני, אני קניתי לפני כמה שנים (5-6?) מ"סתם" מוכר באליאקספרס פס של 10 מטר (ז"א ת'כלס זה 2 של 5, אבל ככה הוא מכר...) צבעוני - עובד כל הזמן (24 שעות) עד כה, חוץ מהחלפת ספק אחרי כמה שנים - לא רואה הבדל ויזואלי כלשהו (תאורת אווירה בלבד).
במטבח, קניתי גם מאליאקספרס מוגן מים לבן, קניתי גם 10 מטר, אבל חתכתי ב-8 בערך, בצבע לבן בלבד - גם לא רואה הבדל בתאורה לכל האורך.
אז או שאתם מ-מ-ש חדי עין, או שמצאו איך להוריד את האיכות בשנים האחרונות...

@C4lculated4 Jul 31, 2021

@|f15f16 ראשית, שים לב שערכתי את התגובה שלי לפני שפרסמת את שלך (אבל כנראה לפני שהתחלת לכתוב) - הלדים בפסי לדים הם במקביל (אבל בצורה מסוימת גם בטור, אסביר בהמשך).

שנית, אני חושב שחלק מהבלבול נובע מכך שאני מדבר באופן כללי על פסי לדים ואתה מדבר על פס ספציפי. אז בוא נעשה כזה דבר, אני אסביר לגבי הפס לדים 5050 שאצלי (וכאמור, שניחשתי שהוא זהה לפס הלדים בקישור בפוסט) ואם עדיין תהיינה לך שאלות, תוכל לחדד לגבי נקודה ספציפית.

הפס שלי בנוי מקבוצות של שלושה לדים עם שלושה נגדים בטור וכולם במקביל (בתיאוריה) ככה בנוי כל פס לדים 12V שראיתי (לפסים של 5V יש רק לד אחד בטור לנגד אחד) .אצלי יש 6 קבוצות כאלה במטר. ציירתי לך איור של סכימה:
https://i.imgur.com/KFCXmJd.png

מדידות:
אני משתמש כרגע בספק 65W של Baseus עם טריגר של QC ל-12V (דגם הספק BS-E915).
כל המדידות נעשו על עוצמה מירבית בצבע לבן.
אתחיל עם מדידות המתח שביקשת (טכנית דרשת): בכניסה לשלישייה הראשונה אין נקודות חשופות אז מדדתי בנקודת חיתוך הראשונה, כלומר אחרי השלישייה הראשונה.
ירוק: 11.38V, אדום: 11.37V, כחול: 11.41V
ומדידה בנקודת החיתוך של המטר, כלומר לאחר השלישייה השישית:
ירוק: 11.02V, אדום: 11.0V, כחול: 11.1V

אבל, אי אפשר להעריך מה עוצמת האור מבלי לדעת עוד נתונים כמו מתח כל אחד מן השבבים, אז הרבה יותר מועיל למדוד זרם. הזרם חושב ע"י מדידת המתח על הנגד וחילוק בהתנגדות:
מדידה בשלישייה הראשונה:
ירוק: 6.77mA, אדום: 9.32mA, כחול: 5.85mA
מדידה בשלישייה השישית:
ירוק: 6.17mA, אדום: 8.66mA, כחול: 5.23mA

אני רוצה להסביר בקצת יותר פירוט לגבי עניין ההתנגדות: כאשר עוסקים בתיאורייה, על הנייר, יש מקבילי וטורי. רכיבים שמחוברים במקביל, המתח שלהם זהה. אבל זה רק על הנייר. בפועל, לכל מוליך יש התנגדות. אם אנחנו נסמן את ההתנגדות של המוליכים עם נגדים דמיוניים ונשים אותם על המוליכים (איפה שציירתי מלבן חום) אז אפשר להגיד שהשלישיות הם בטור ולכן המתח הולך ופוחת ככל שמתרחקים מן הבקר.

@|omerKadosh70 הבעיה עם לקנות אופציה אחרת ממה שרשמתי היא שמוכרים באליאקספרס בהרבה מקרים שמים מוצר זול כדי להכניס אותך לעמוד המוצר ועל האפשרויות המשופרות לוקחים מחיר מופרז. ככה שאם אתה מחפש עם WIFI או עמידות למים, יש סיכוי טוב שתמצא יותר בזול אצל מוכרים אחרים. שווה לבדוק.

@ozzzz Jul 31, 2021

תודה רבה על הביקורת המושקעת. בהחלט מסביר כמה מושגים להדיוטות בתחום כמוני.
מנצלש:
מבקש המלצה לפס לדים של 10 מטר שעובד על RF. תודה מראש.

@omerKadosh70 Jul 31, 2021

הדבר הכי חשוב לדעתי זה להשקיע עוד חצי דולר ולקנות עם שלט rf ולא ir...
ככה אפשר להסתיר לחלוטין את הלדים ןהעיניות וגם האמינות לקבלת פקודות משמעותית גבוהה יותר

@f15f16 Jul 31, 2021

@|C4lculated4
תסדר את התשובה.

אם בדקת...
אז תביא מתחים כשכל הלדים דולקים נגיד בצבע לבן בשלט.
תביא את המתח של הקבוצה הראשונה (התחלת המטר הראשון) ואת המתח של הקבוצה האחרונה (התחלת המטר האחרון).
דבר שני לא כל הלדים בטור. זה בקבוצות.
יש קבוצה של מטר של לדים שהם בטור ואם לקחת 5 מטר... אז יש 5 קבוצות שונות שכל אחת מהם מחוברת כנראה למעגל דחיפה אחר או לאותו מעגל בבקר. מה המעגל הדוחף לא יודע כי לא רואה שרטוט של הבקר אבל כנראה שמדובר בפט.
אבל על כל מטר של לדים אמור להיות אותו מתח בספק לא מועמס ושיכול לספק את הזרם המקסימלי לכל הלדים.

@C4lculated4 Jul 31, 2021

@|richrach אולי, אבל פס RGB משמש בעיקר כ"אור אווירה" ובו זה פחות משנה.

@C4lculated4 Jul 31, 2021

@|f15f16
>ל͓̽א͓̽ ͓̽מ͓̽ו͓̽ב͓̽ן͓̽ ͓̽ל͓̽י͓̽ ͓̽א͓̽י͓̽ך͓̽ ͓̽ה͓̽ג͓̽ע͓̽ת͓̽ ͓̽ל͓̽מ͓̽ס͓̽ק͓̽נ͓̽ה͓̽ ͓̽ש͓̽ל͓̽מ͓̽ה͓̽ ͓̽ש͓̽א͓̽ת͓̽ה͓̽ ͓̽ק͓̽ו͓̽ר͓̽א͓̽ ͓̽א͓̽י͓̽כ͓̽ו͓̽ת͓̽י͓̽ ͓̽י͓̽ש͓̽ ͓̽מ͓̽ו͓̽ל͓̽י͓̽כ͓̽י͓̽ם͓̽ ͓̽י͓̽ו͓̽ת͓̽ר͓̽ ͓̽ע͓̽ב͓̽י͓̽ם͓̽ ͓̽מ͓̽ה͓̽ז͓̽ו͓̽ל͓̽
אני מסיק את העניין לגבי המוליכים מסרטונים רבים שראיתי על הנושא מאת בעלי מקצוע. השוואות של העוצמה אחד מול השני וגם ויזואלית, רואים את עובי המוליכים.

>ב͓̽ד͓̽ק͓̽ת͓̽ ͓̽ע͓̽ו͓̽ב͓̽י͓̽ ͓̽ש͓̽ל͓̽ ͓̽מ͓̽ו͓̽ל͓̽י͓̽כ͓̽י͓̽ם͓̽ ͓̽ע͓̽ם͓̽ ͓̽ק͓̽ל͓̽י͓̽ב͓̽ר͓̽.͓̽.͓̽.͓̽ ͓̽א͓̽ם͓̽ ͓̽י͓̽ש͓̽ ͓̽ש͓̽ו͓̽נ͓̽י͓̽ ͓̽מ͓̽ד͓̽ו͓̽ב͓̽ר͓̽ ͓̽ב͓̽מ͓̽ש͓̽ה͓̽ו͓̽ ͓̽ז͓̽נ͓̽י͓̽ח͓̽ ͓̽מ͓̽א͓̽ו͓̽ד͓̽.͓̽
לא, אבל הדרך הנכונה היא לא לבדוק עם קליבר (ובכלל, לעוביים כאלה עדיף מיקרומטר מקליבר) אלא למדוד התנגדות עם רב-מודד או מפל מתח (אבל מפל מתח לא מדויק כי הוא מודד גם דברים אחרים).

>ב͓̽ד͓̽ק͓̽ת͓̽ ͓̽מ͓̽ת͓̽ח͓̽ ͓̽ב͓̽ס͓̽ו͓̽ף͓̽ ͓̽ל͓̽ד͓̽ ͓̽ה͓̽א͓̽ח͓̽ר͓̽ו͓̽ן͓̽ ͓̽ע͓̽ם͓̽ ͓̽D͓̽V͓̽M͓̽ ͓̽ו͓̽ר͓̽א͓̽י͓̽ת͓̽ ͓̽א͓̽ת͓̽ ͓̽מ͓̽פ͓̽ל͓̽ ͓̽ה͓̽מ͓̽ת͓̽ח͓̽ ͓̽ע͓̽ל͓̽י͓̽ו͓̽ ͓̽ו͓̽ה͓̽ש͓̽ו͓̽ו͓̽ת͓̽ ͓̽ל͓̽מ͓̽פ͓̽ל͓̽ ͓̽ה͓̽מ͓̽ת͓̽ח͓̽ ͓̽ב͓̽כ͓̽נ͓̽י͓̽ס͓̽ה͓̽?͓̽
בוודאי... אחרת למה שאגיד שיש מפל מתח? בלי לבדוק?

>ל͓̽י͓̽ ͓̽ד͓̽ו͓̽ו͓̽ק͓̽א͓̽ ͓̽נ͓̽ר͓̽א͓̽ה͓̽ ͓̽ש͓̽ה͓̽ב͓̽ע͓̽י͓̽ה͓̽ ͓̽ב͓̽ס͓̽פ͓̽ק͓̽ ͓̽ה͓̽מ͓̽ת͓̽ח͓̽.͓̽
͓̽ה͓̽ס͓̽פ͓̽ק͓̽ ͓̽מ͓̽ו͓̽ע͓̽מ͓̽ס͓̽ ͓̽ו͓̽מ͓̽ו͓̽צ͓̽י͓̽א͓̽ ͓̽מ͓̽ת͓̽ח͓̽ ͓̽פ͓̽ח͓̽ו͓̽ת͓̽ ͓̽מ͓̽ ͓̽1͓̽2͓̽ ͓̽ו͓̽ו͓̽ל͓̽ט͓̽.͓̽ ͓̽מ͓̽ה͓̽ ͓̽ש͓̽ג͓̽ו͓̽ר͓̽ם͓̽ ͓̽ל͓̽ל͓̽ד͓̽י͓̽ם͓̽ ͓̽ב͓̽ה͓̽ת͓̽ח͓̽ל͓̽ה͓̽ ͓̽ל͓̽ה͓̽א͓̽י͓̽ר͓̽ ͓̽ב͓̽א͓̽ו͓̽ר͓̽ ͓̽י͓̽ו͓̽ת͓̽ר͓̽ ͓̽ח͓̽ז͓̽ק͓̽ ͓̽מ͓̽ל͓̽ד͓̽ ͓̽ה͓̽א͓̽ח͓̽ר͓̽ו͓̽ן͓̽.͓̽.͓̽.͓̽ ͓̽א͓̽ם͓̽ ͓̽ה͓̽ס͓̽פ͓̽ק͓̽ ͓̽י͓̽ו͓̽צ͓̽י͓̽א͓̽ ͓̽1͓̽2͓̽ ͓̽ו͓̽ו͓̽ל͓̽ט͓̽ ͓̽כ͓̽ש͓̽כ͓̽ל͓̽ ͓̽ה͓̽ל͓̽ד͓̽י͓̽ם͓̽ ͓̽ד͓̽ל͓̽ו͓̽ק͓̽י͓̽ם͓̽ ͓̽ו͓̽ל͓̽א͓̽ ͓̽י͓̽ו͓̽ע͓̽מ͓̽ס͓̽.͓̽.͓̽.͓̽ ͓̽ב͓̽א͓̽ו͓̽ר͓̽ך͓̽ ͓̽ה͓̽ז͓̽ה͓̽ ͓̽ל͓̽מ͓̽ו͓̽ל͓̽י͓̽כ͓̽י͓̽ם͓̽ ͓̽ל͓̽א͓̽ ͓̽ת͓̽ה͓̽י͓̽ה͓̽ ͓̽ה͓̽ש͓̽פ͓̽ע͓̽ה͓̽ ͓̽ג͓̽ד͓̽ו͓̽ל͓̽ה͓̽.͓̽
͓̽ו͓̽כ͓̽ל͓̽ ͓̽ה͓̽ל͓̽י͓̽ד͓̽י͓̽ם͓̽ ͓̽י͓̽א͓̽י͓̽ר͓̽ו͓̽ ͓̽ב͓̽א͓̽ו͓̽ת͓̽ה͓̽ ͓̽ע͓̽ו͓̽צ͓̽מ͓̽ה͓̽ ͓̽נ͓̽ר͓̽א͓̽י͓̽ת͓̽ ͓̽ל͓̽ע͓̽י͓̽ן͓̽.͓̽
לא כ"כ הבנתי מה אתה מנסה לומר... הרי הלדים בטור. גם אם הספק היה מוציא פחות מ-12V הלד הראשון לא היה מאיר חזק. בנוסף כמובן שלא רק שבדקתי שהספק מוציא 12V, אלא גם ניסיתי עם ספק מעבדתי של 5A.

[עריכה] התכוונתי לכתוב שהלדים במקביל, לא בטור (זה ברור מהמשך המשפט).

@richrach Jul 31, 2021

@|C4lculated4 אין משהו ספציפי, פשוט ראיתי בכמה השוואות ביוטיוב ש 5630 מאיר בעוצמה החזקה ביותר

@f15f16 Jul 31, 2021

לא מובן לי איך הגעת למסקנה
שלמה שאתה קורא איכותי יש מוליכים יותר עבים מהזול
בדקת עובי של מוליכים עם קליבר... אם יש שוני מדובר במשהו זניח מאוד.
בדקת מתח בסוף לד האחרון עם DVM וראית את מפל המתח עליו והשוות למפל המתח בכניסה?

לי דווקא נראה שהבעיה בספק המתח.
הספק מועמס ומוציא מתח פחות מ 12 וולט. מה שגורם ללדים בהתחלה להאיר באור יותר חזק מלד האחרון... אם הספק יוציא 12 וולט כשכל הלדים דלוקים ולא יועמס... באורך הזה למוליכים לא תהיה השפעה גדולה.
וכל הלידים יאירו באותה עוצמה נראית לעין.

@C4lculated4 Jul 31, 2021

@|richrach תן קישור ואסתכל.

@richrach Jul 31, 2021

מושקע. תודה רבה על הידע ששיתפת.
מה דעתך על 5630?
